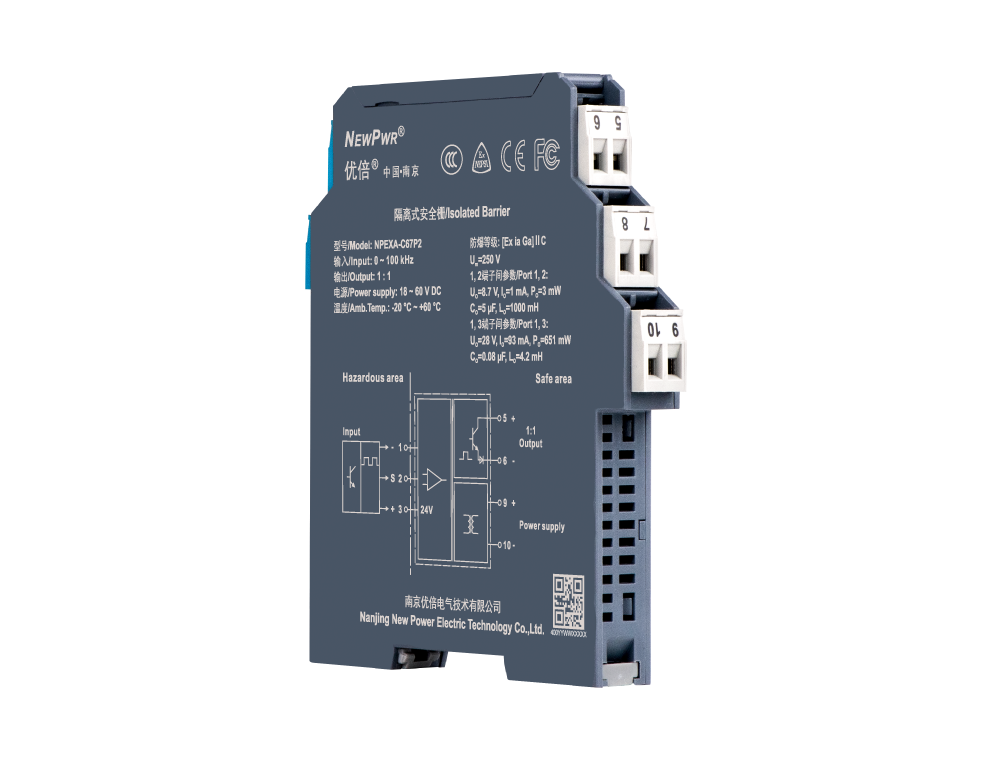

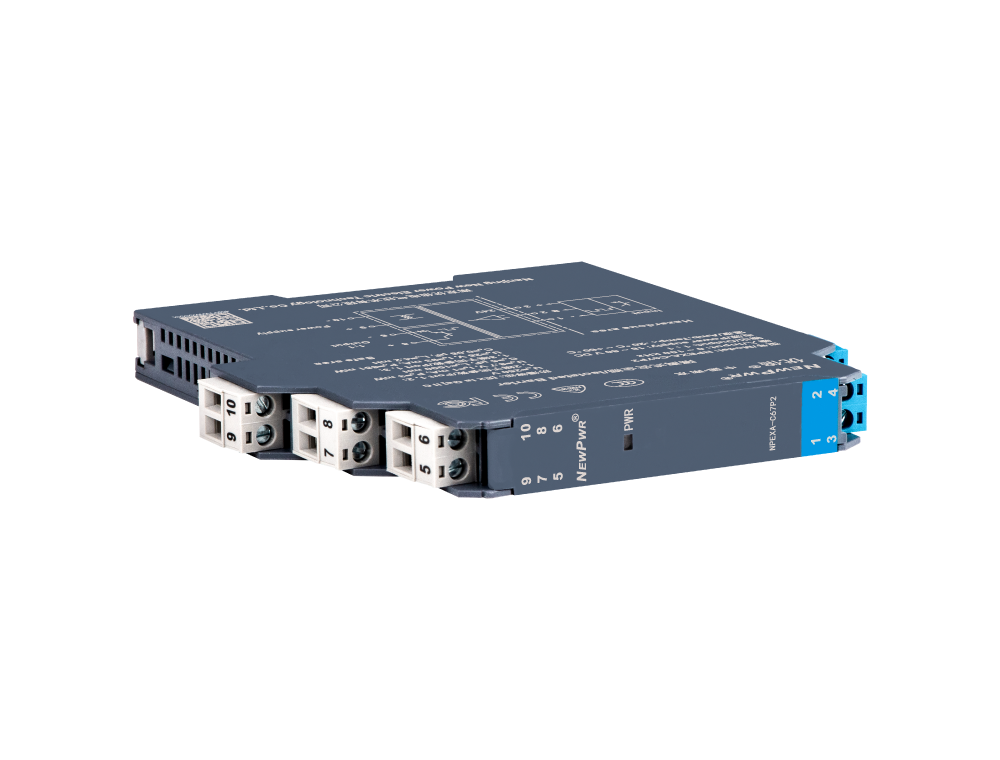

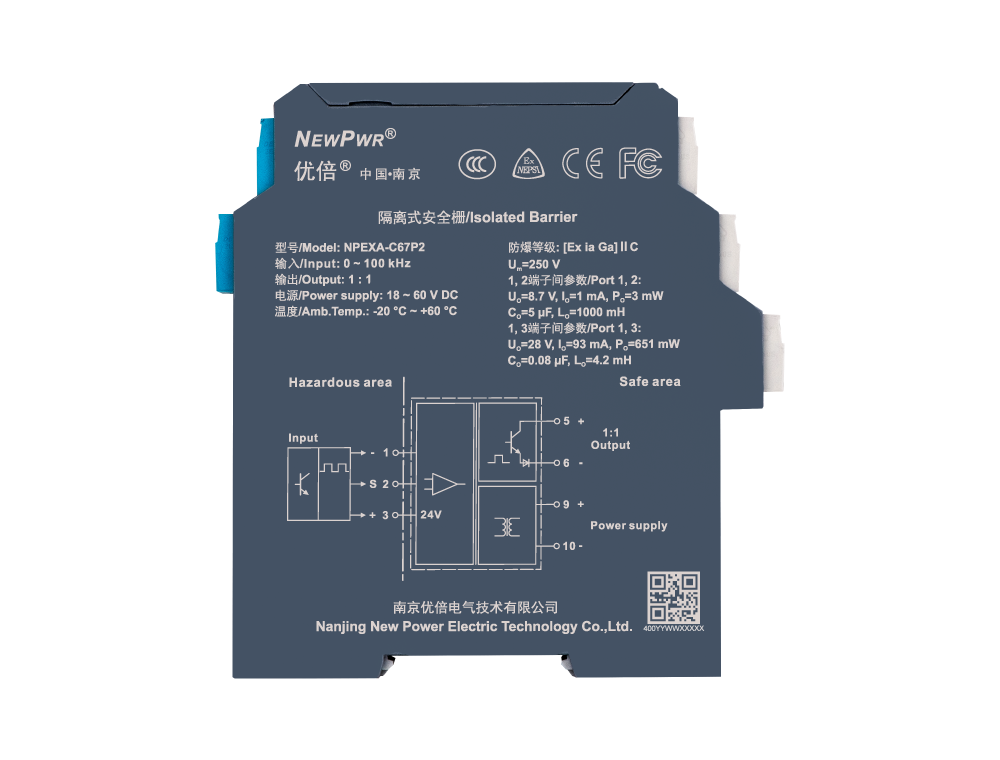

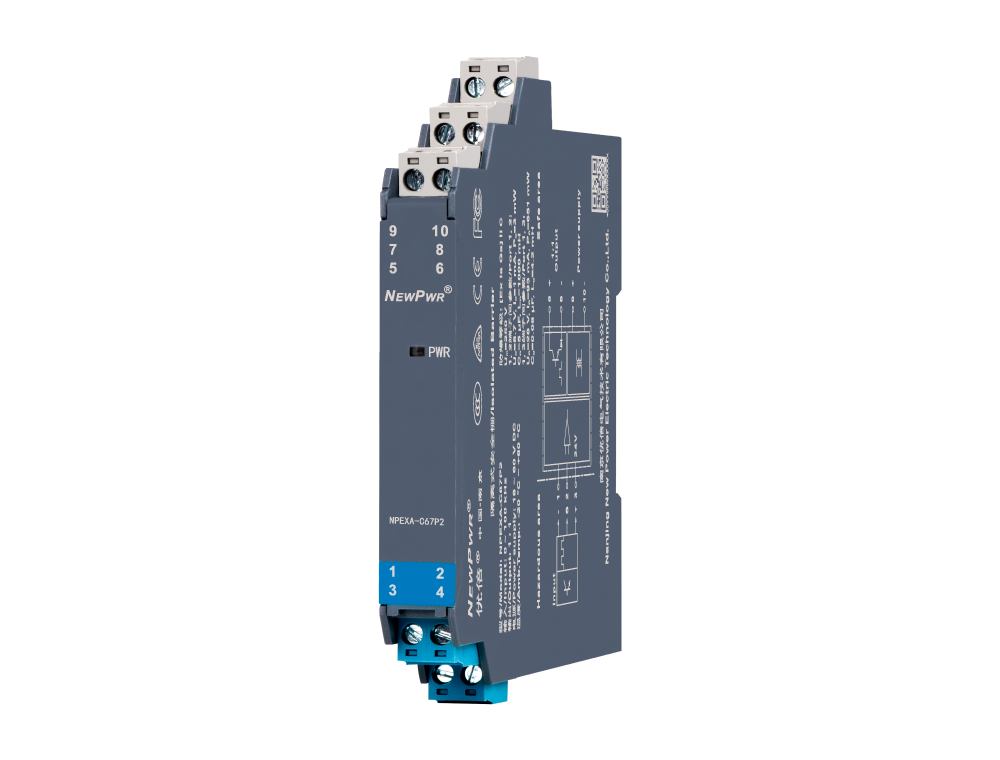

NPEXA-C67P2
【Core technology】
【Installation and disposal】
Installation Disposal
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 频率脉冲信号 0.1 Hz ~ 100 kHz |
| 脉冲宽度 | ≥ 5 μs |
| 输入阻抗 | ≥ 10 kΩ |
| 信号触发 | 低电平：：：0 ~ 2 V，，，高电平：：：4 ~ 30 V（接受客户定制） |
| 配电电压 | 24 V DC，，，20 mA时输出电压≥ 16 V |
| 输出信号 | 集电极输出高电平：：：VCC（≤ 30 V），，，低电平：：：≤ 2 V，，，驱动电流：：：≤ 10 mA；；发射极输出高电平：：：VCC - 2 V，，，低电平：：：≤ 0.5 V，，，驱动电流：：：≤ 10 mA；；逻辑电平输出（默认）高电平：：：18 V ≤ VH ≤ 24 V，，，低电平：：：VL ≤ 2 V，，，负载电阻：：：≥ 2 kΩ |
| 工作功耗 | 0.9 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，，，可衔接0区、、1区、、2区；；ⅡA、、ⅡB、、ⅡC；；T4 ~ T6危险区的本安设备 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、、2端子间)；；28 V (1、、3端子间) |
| Io | 1 mA (1、、2端子间)；；93 mA (1、、3端子间) |
| Po | 3 mW (1、、2端子间)；；651 mW (1、、3端子间) |
| Co | 5 μF (1、、2端子间)；；0.08 μF (1、、3端子间) |
| Lo | 1000 mH (1、、2端子间)；；4.2 mH (1、、3端子间) |
一入一出
热电偶输入安全栅
