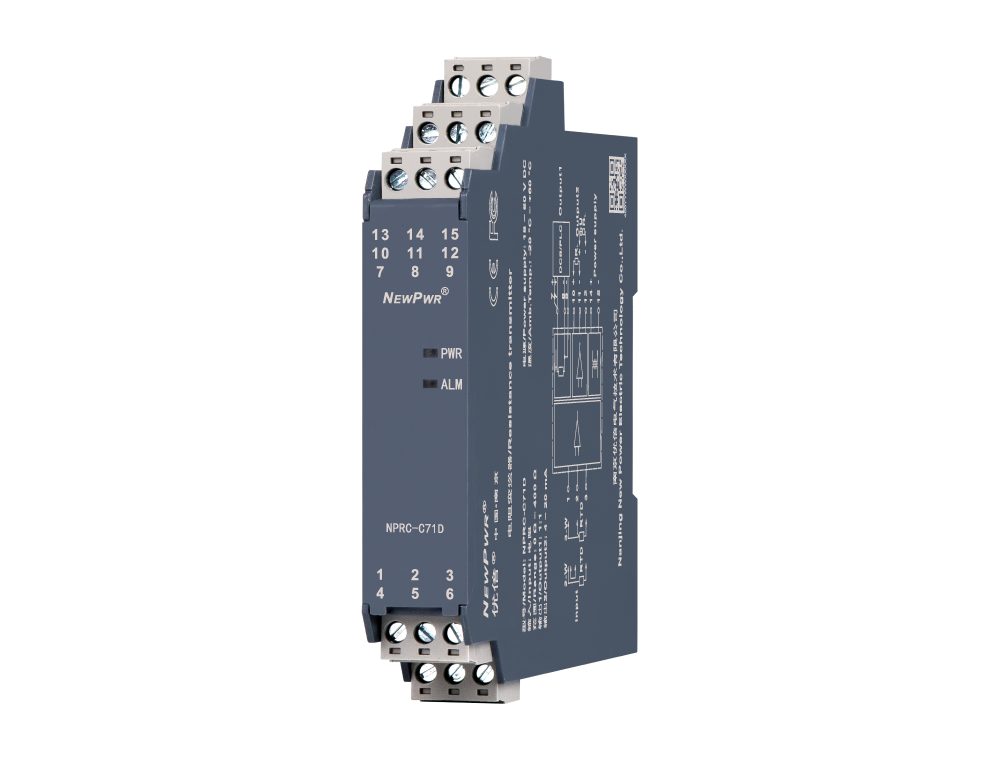

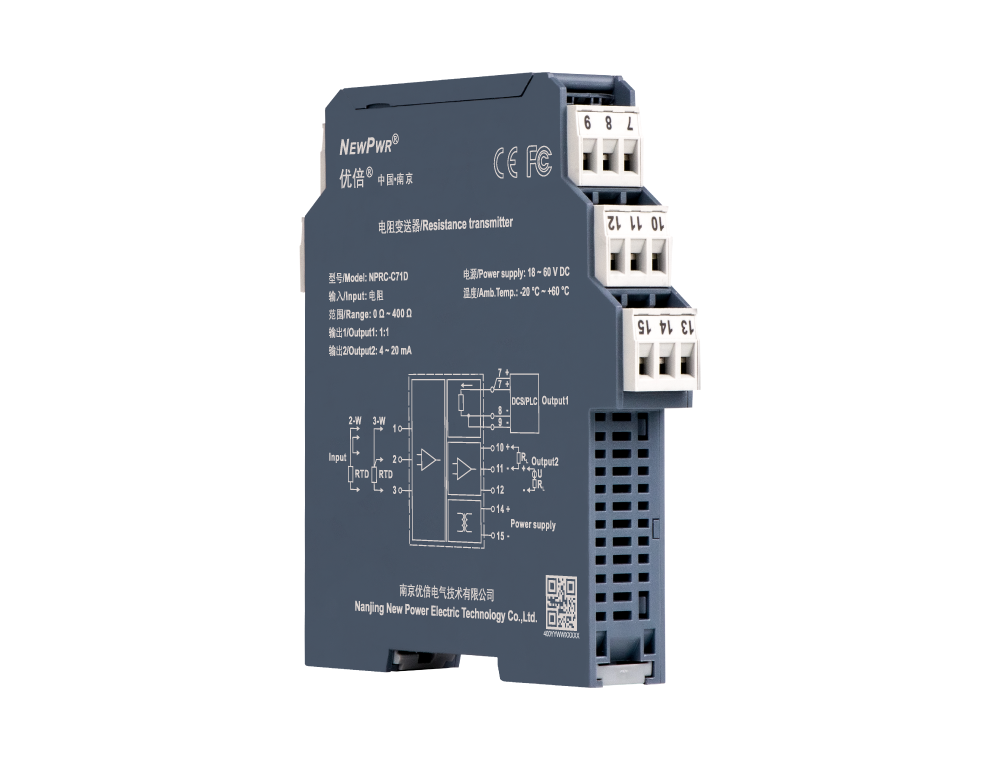

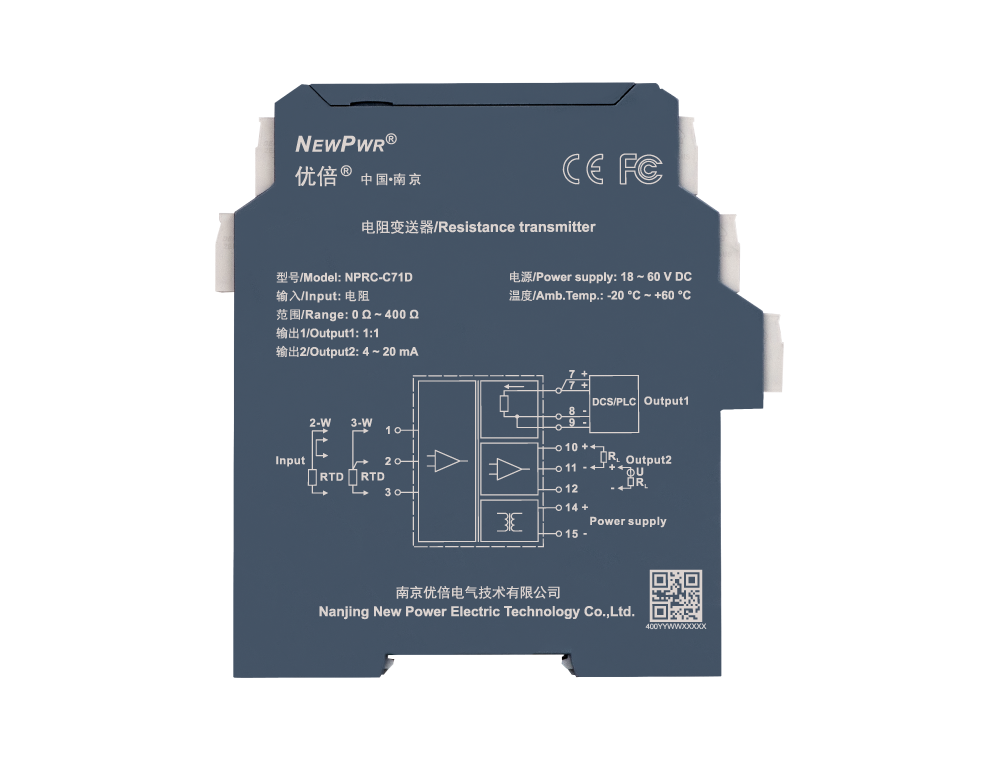

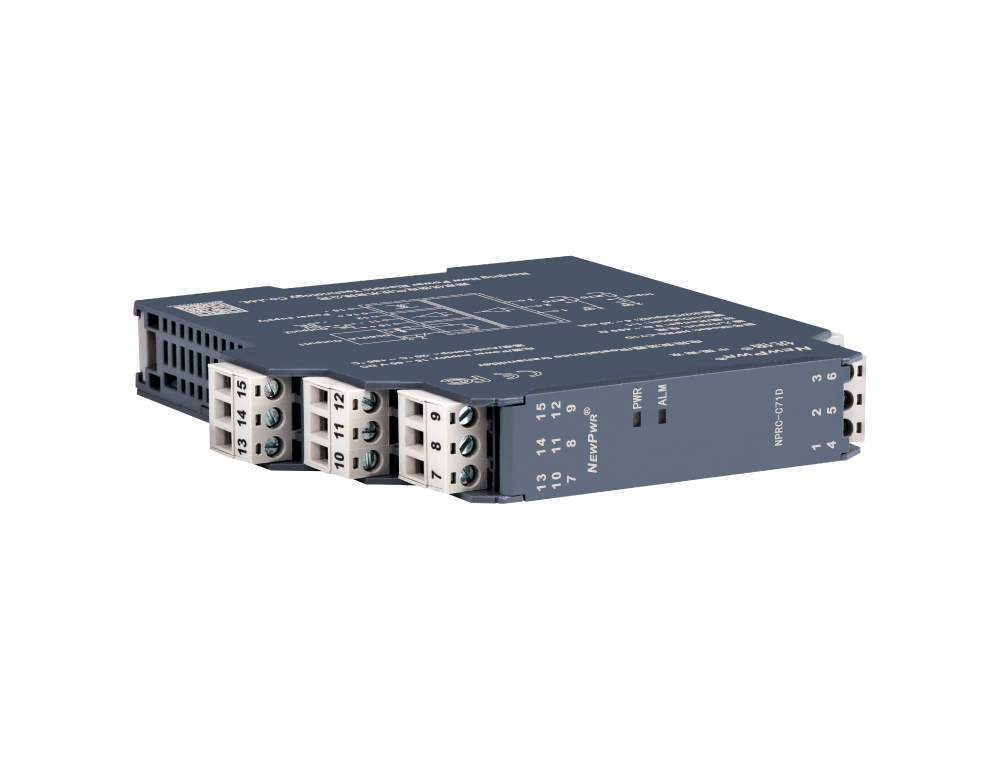

NPRC-C71D
【Core technology】
【Installation and disposal】
Installation Disposal
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | Pt100、、、Cu100、、、Cu50、、、BA1、、、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 输出1：：1 : 1；输出2：：4 ~ 20 mA |
| 激励电流 | 0.1 ~ 10 mA |
| 允许负载 | RL ≤ 550 Ω |
| 传输精度 | 输出1：：激励电流0.5 ~ 10 mA，，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；电阻传输精度随激励电流减小而降落 输出2：：0.1 %F.S |
| 温度漂移 | 30 ppm/℃ |
| 响应功夫 | ≤ 500 ms |
| 工作功耗 | 1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不出格指明的情况下，，无论输入信号出现何种故障状态(断线之外，，断线输出1约16 Ω，，输出2为0 V/mA)，，在满量程领域内输出均追随输入信号变动，，输出1最大不超出430 Ω，，输出2最大不超出输出量程上限的110% (如输出2为0 ~ 20 mA输出时，，最小输出可为0 mA，，最大不超过22 mA) |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
一入一出
热电偶输入安全栅
