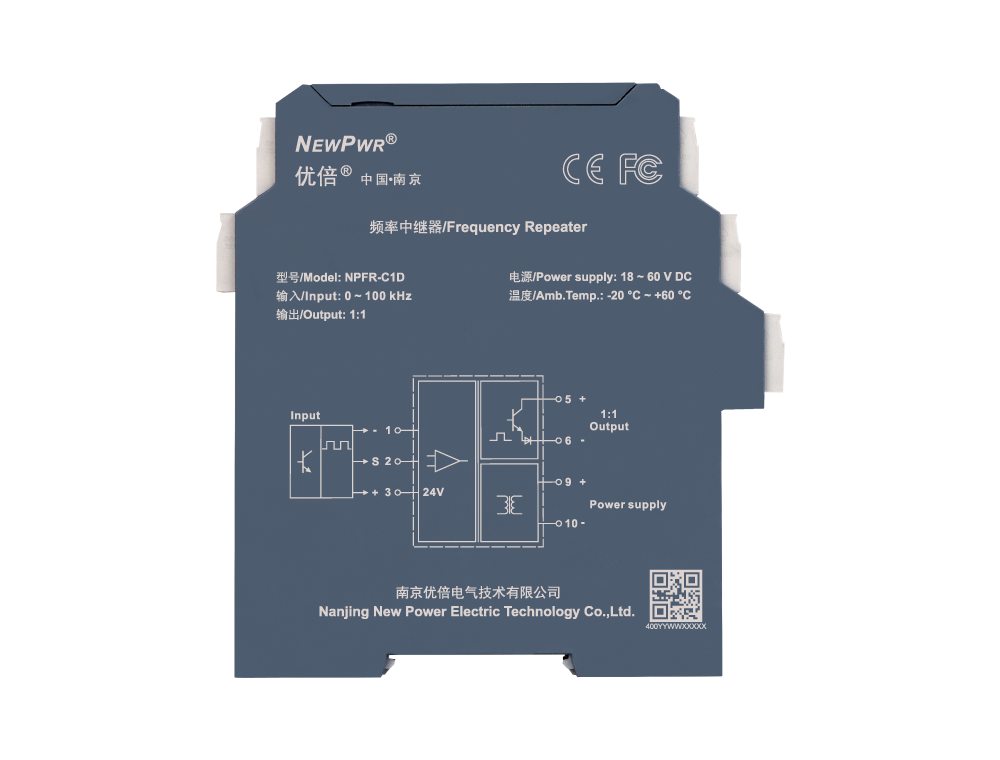

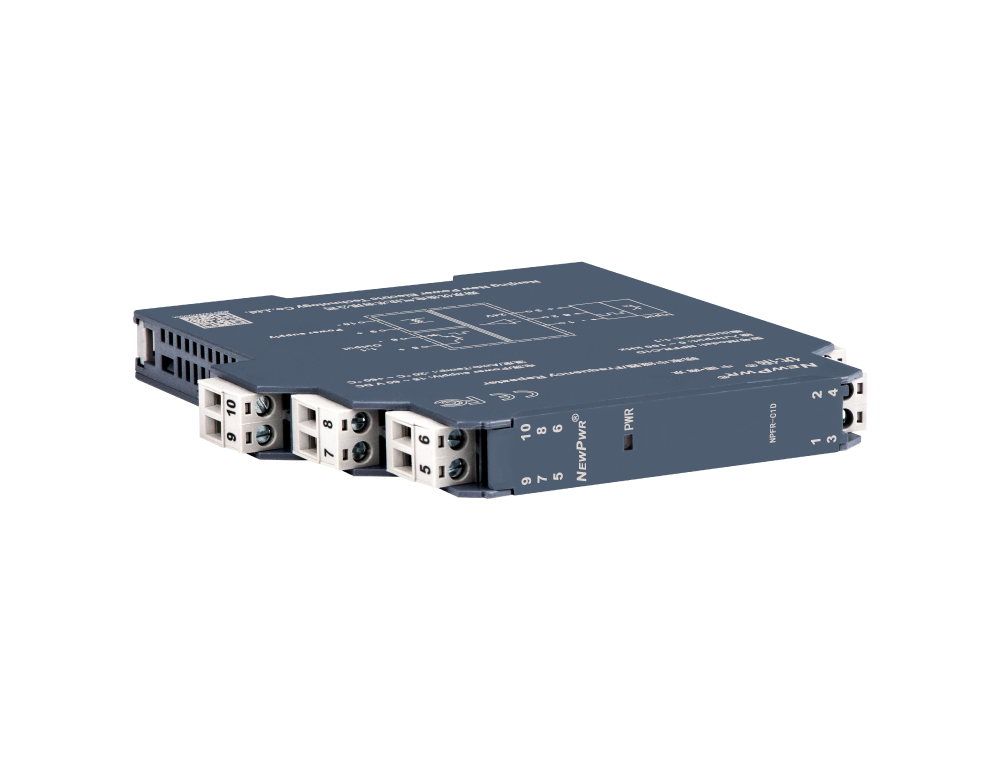

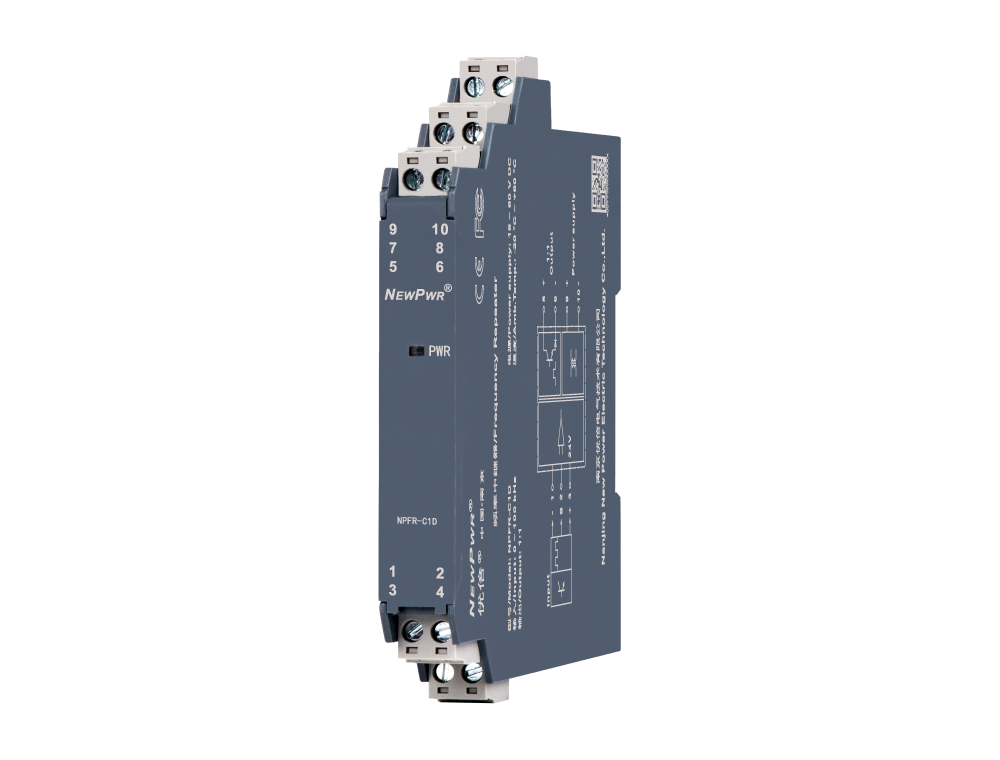

NPFR-C1D

频率中继器，，，输入频率脉冲信号，，，经隔离转换为1：：1频率信号（默认逻辑电平输出，，，集电极输出和发射极输出可。┦涑。该产品必要独立供电，，，输入、、输出和电源三端隔离。

Input signal

Output signal

Channels

Power Supply Mode

Power Distribution

Share
NPFR-C1D

【Core technology】



【Installation and disposal】






Installation                                               Disposal




【Technical data】 Supply Input Output General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 18 ~ 60 V DC
Input
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：：0 ~ 2 V，，，高电平：：4 ~ 30 V（接受客户定制）
配电电压 24 V DC，，，20 mA时输出电压≥ 22 V (默认) ；12 V DC，，，20 mA时输出电压≥ 11 V
Output
输出信号 集电极输出高电平：：VCC（≤ 30 V），，，低电平：：≤ 2 V，，，驱动电流：：≤ 10 mA；发射极输出高电平：：VCC - 2 V，，，低电平：：≤ 0.5 V，，，驱动电流：：≤ 10 mA；逻辑电平输出（默认）高电平：：18 V ≤ VH ≤ 24 V，，，低电平：：VL ≤ 2 V，，，负载电阻：：≥ 2 kΩ
General parameters
工作功耗 0.9 W
EMC data
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
Operating conditions
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
Mechanical specifications
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
Certified data
产品认证 CE, FCC
