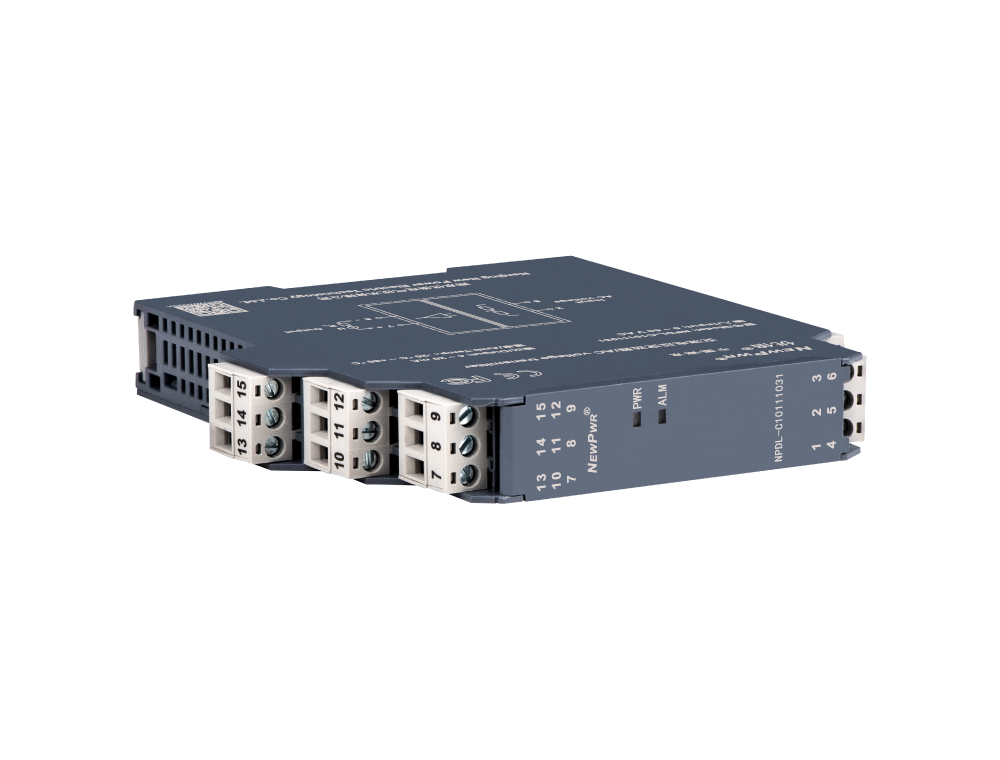

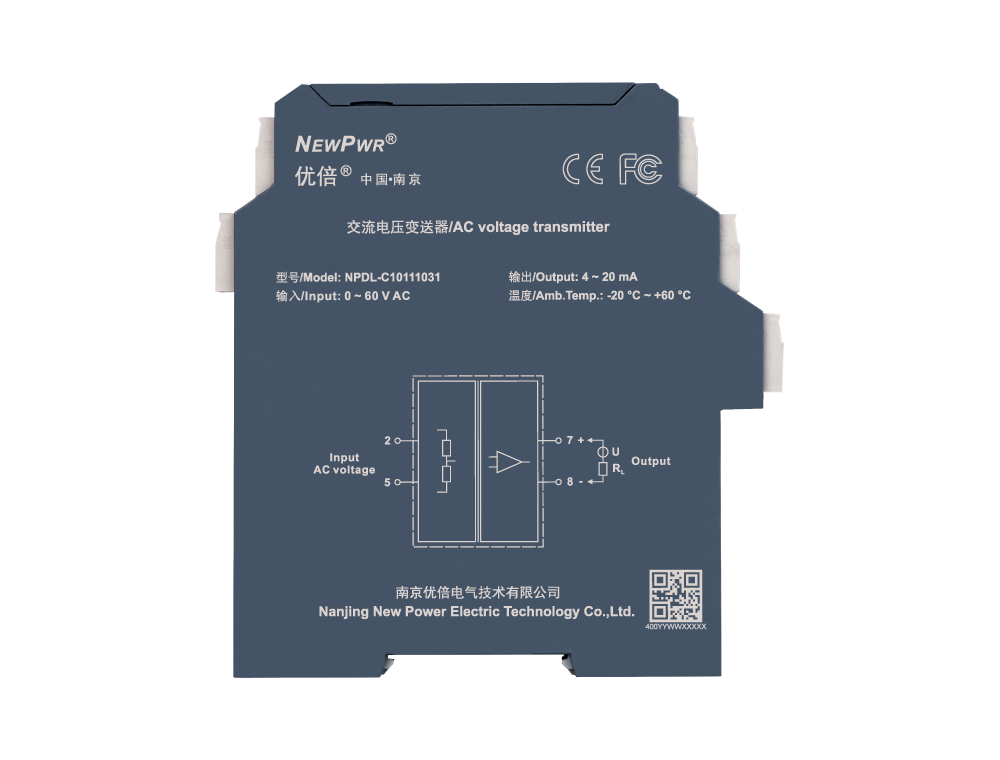

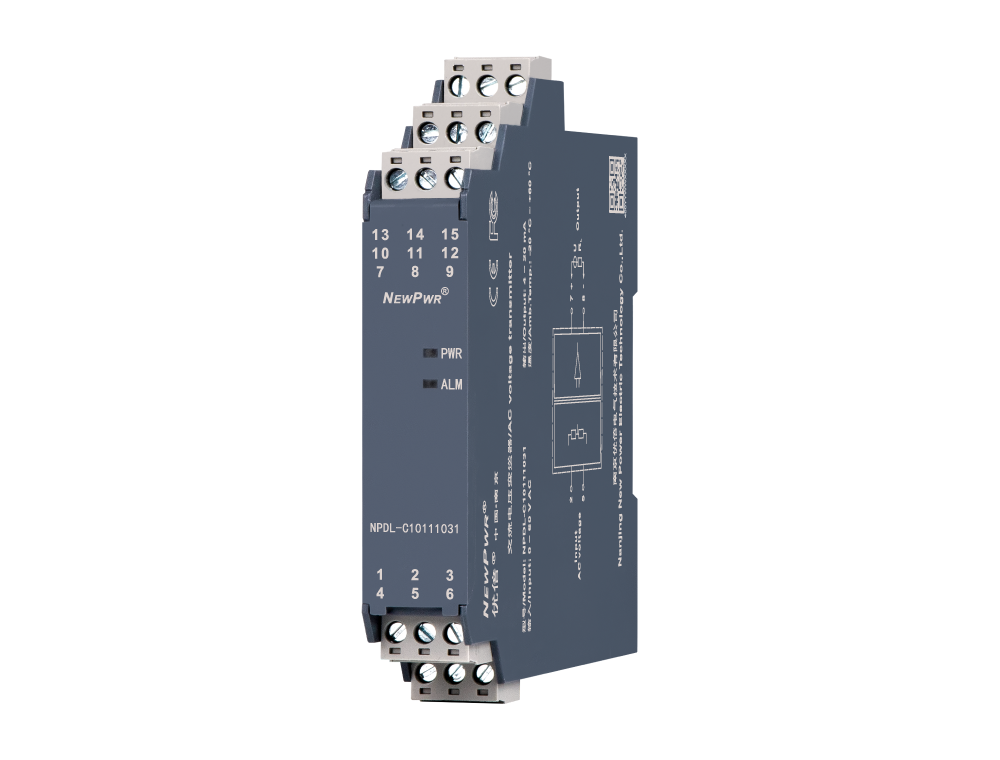

NPDL-C10111031

互换电压变送器 ，，输入互换电压信号（含非尺度正弦波信号） ，，经隔离转换为4~20mA电流信号输出。该产品无需独立供电 ，，输入和输出两端隔离。

变送信号类型

输入

输出（具体型号见型谱）

供电

分享
NPDL-C10111031
【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 12 ~ 30 V DC回路供电
输入
输入信号 0 ~ 60 V AC
频率响应 40 Hz ~ 1k Hz
过载能力 2倍标称输入值
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-12)/0.022]Ω ; U为回路供电电压
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
转换精度 0.2 %F.S. ( 0 ~ 110% )
温度漂移 50 ppm/℃
根基参数
响应功夫 ＜ 500 ms
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500V AC （输入/输出之间）
绝缘电阻 ≥ 100MΩ （输入/输出之间）
工作环境
工作温度 -20℃～+60℃
贮存温度 -40℃～+80℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110mm×深117mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
