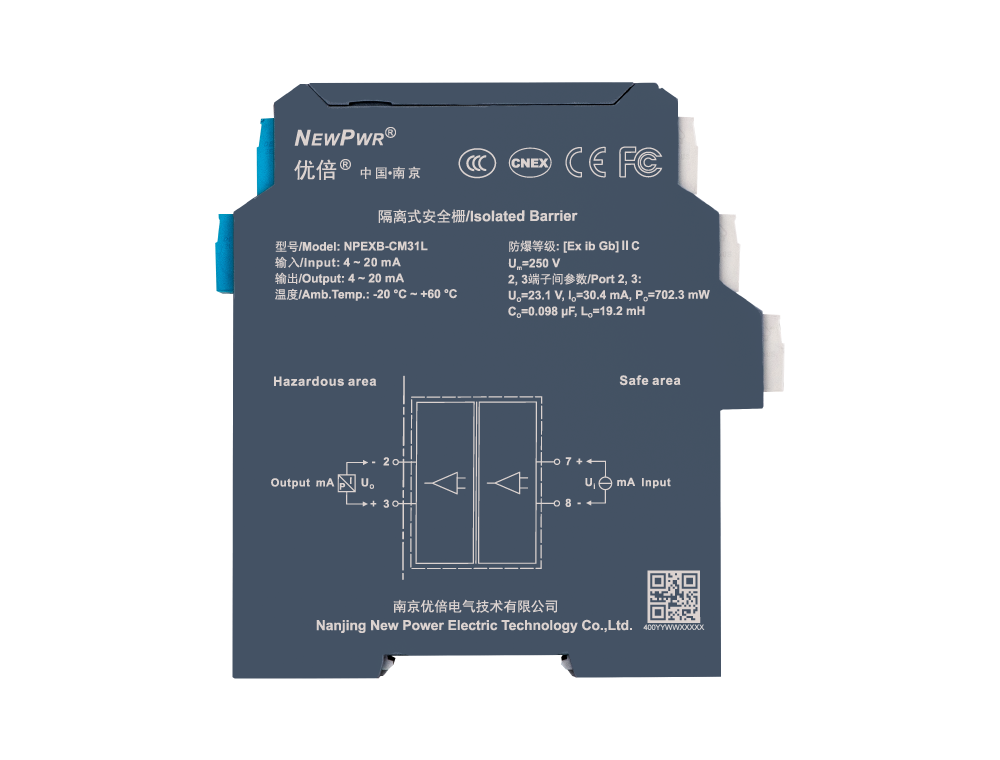

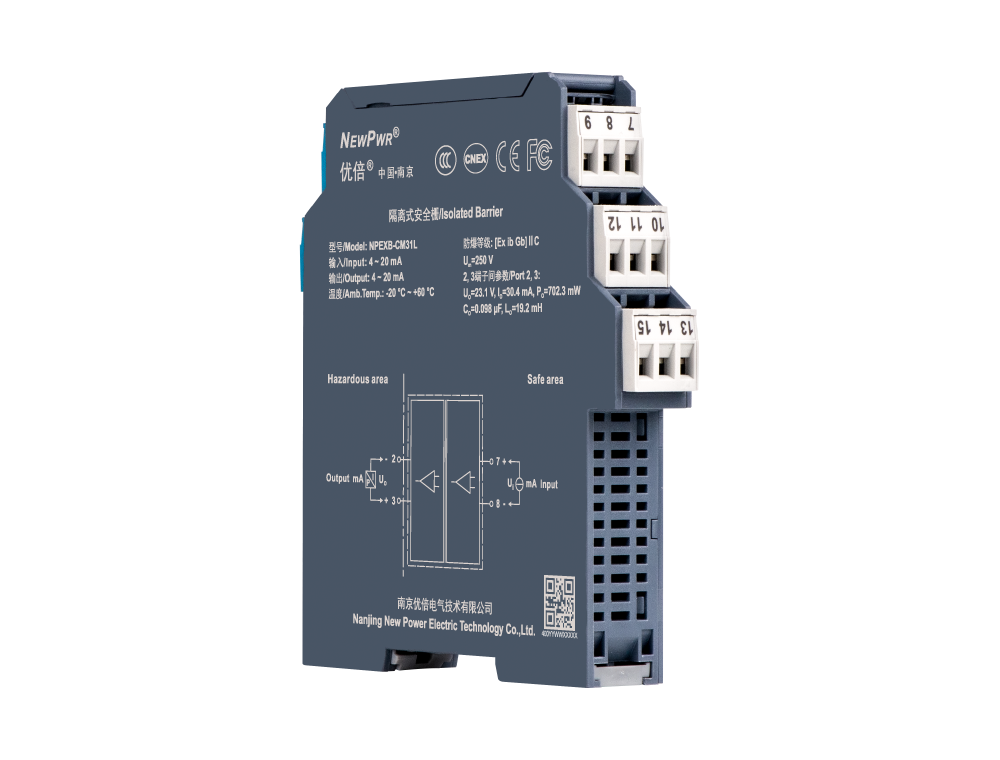

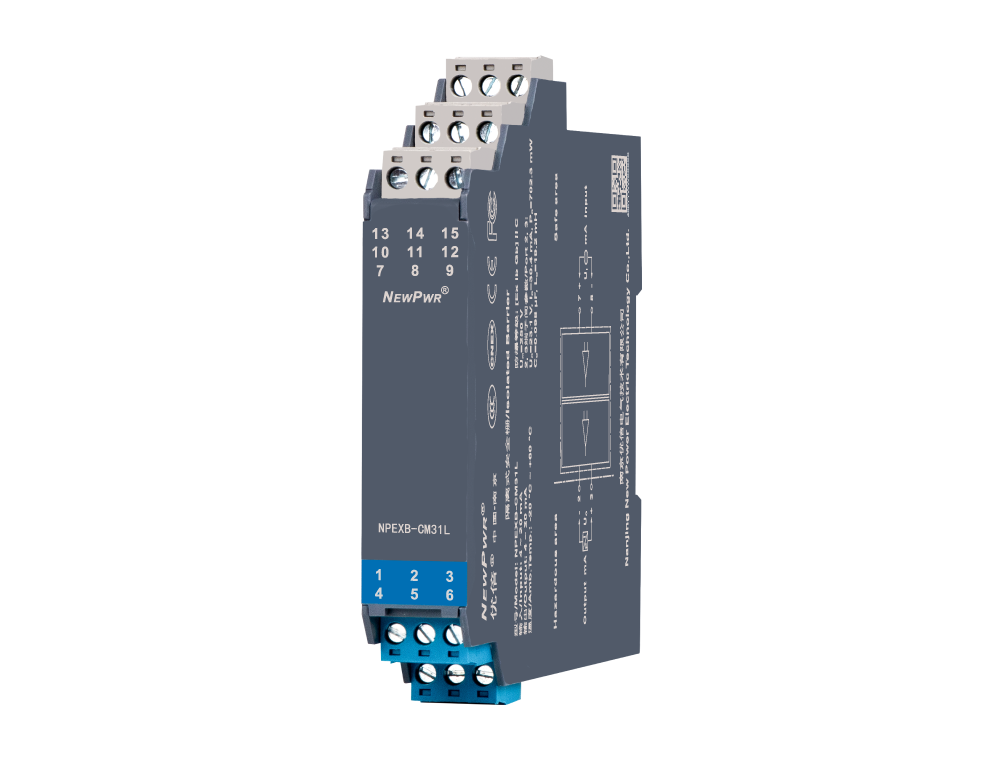

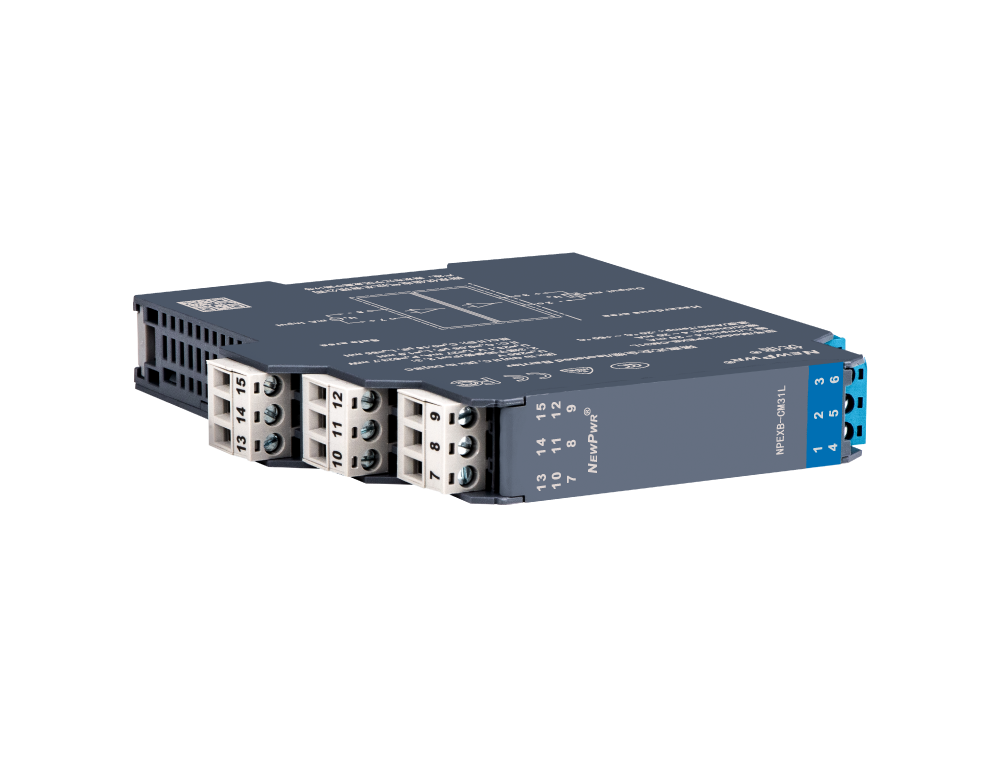

NPEXB-CM31L

将来自安全区4~20mA电流信号，经隔离输出到危险区，驱动现场的阀门定位器等设备，同时支持HART数字信号双向传输。该产品无需独立供电，输入、输出之距离离。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

HART

LFD

分享
NPEXB-CM31L

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 30 V DC回路供电
输入
输入信号 4 ~ 20 mA，HART数字信号
输出
输出信号 4 ~ 20 mA，HART数字信号
允许负载 RL ≤ [(U-8)/0.02]Ω ; U为回路供电电压
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.2 %F.S.
温度漂移 0.01 %F.S./℃
根基参数
响应功夫 ≤ 2 ms
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 2500 V AC (本安侧与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接1区、2区；；；ⅡA、ⅡB、ⅡC；；；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ib Gb]ⅡC
最高电压（Um） 250 V
Uo 23.1 V (2、3端子间)
Io 30.4 mA (2、3端子间)
Po 702.3 mW (2、3端子间)
Co 0.098 μF (2、3端子间)
Lo 19.2 mH (2、3端子间)
