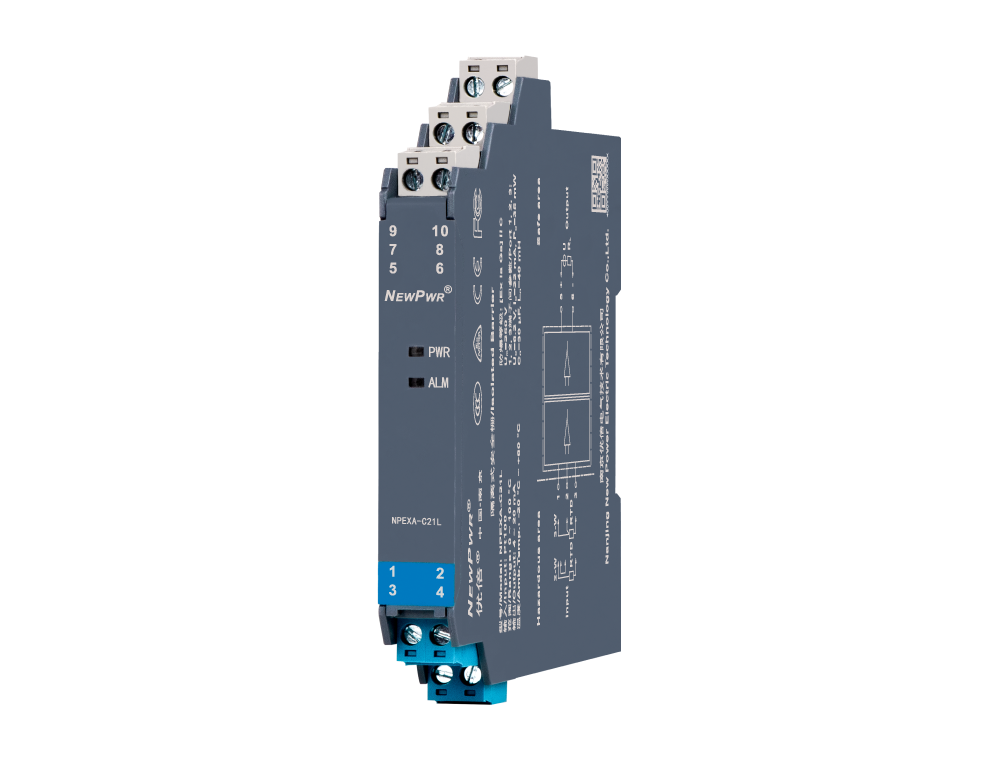

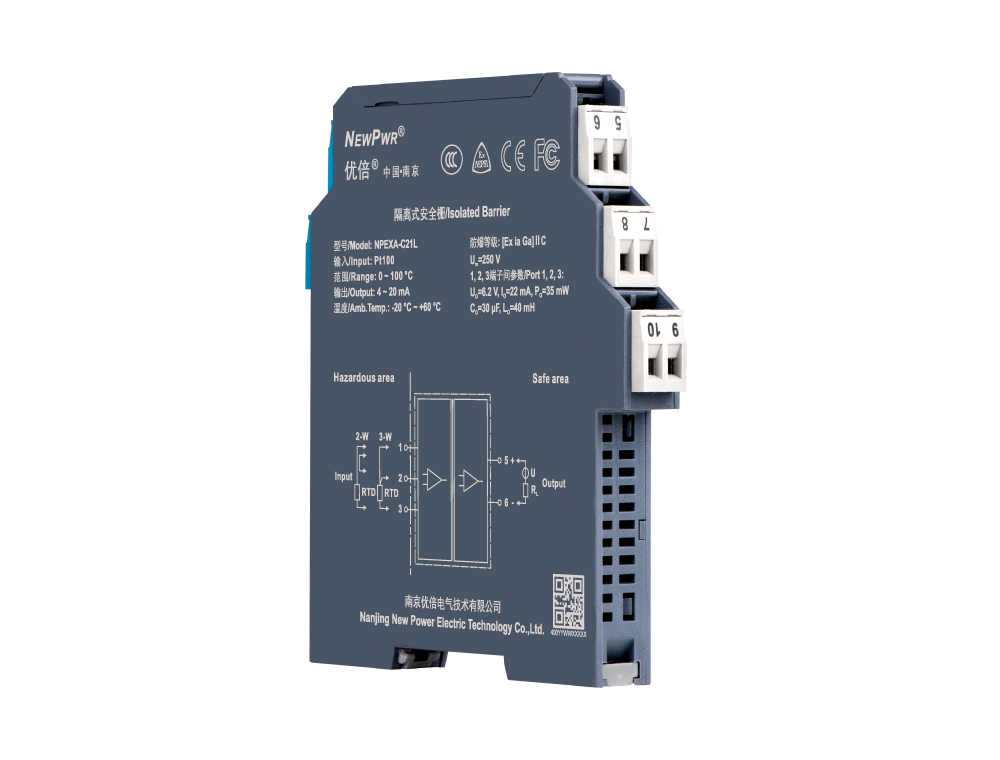

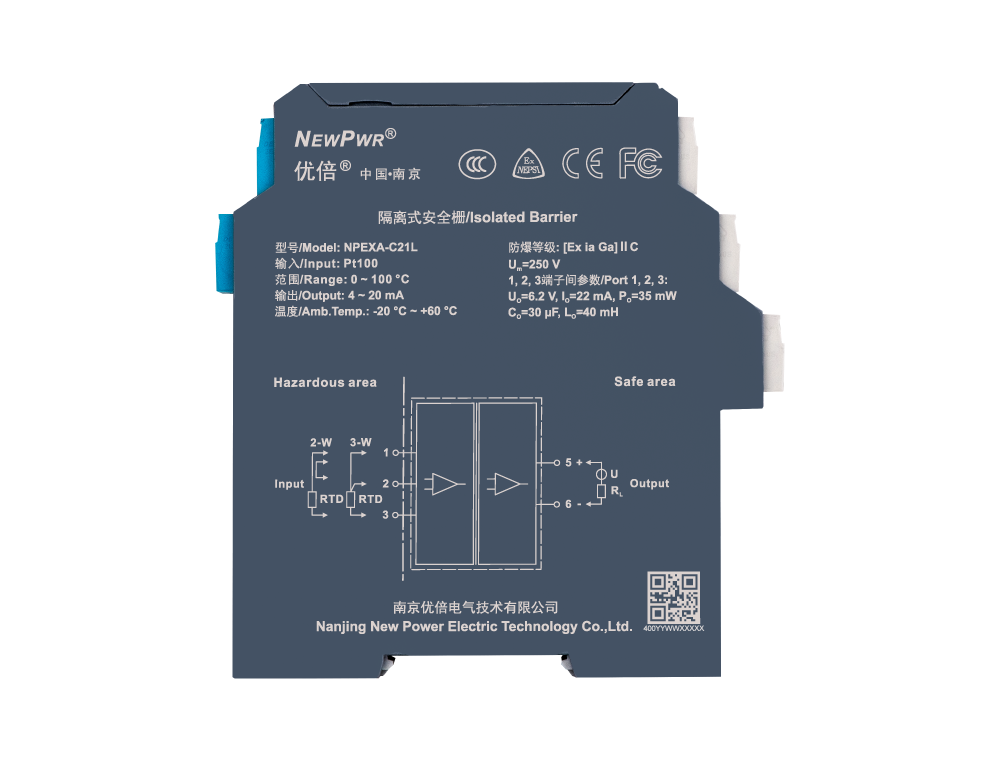

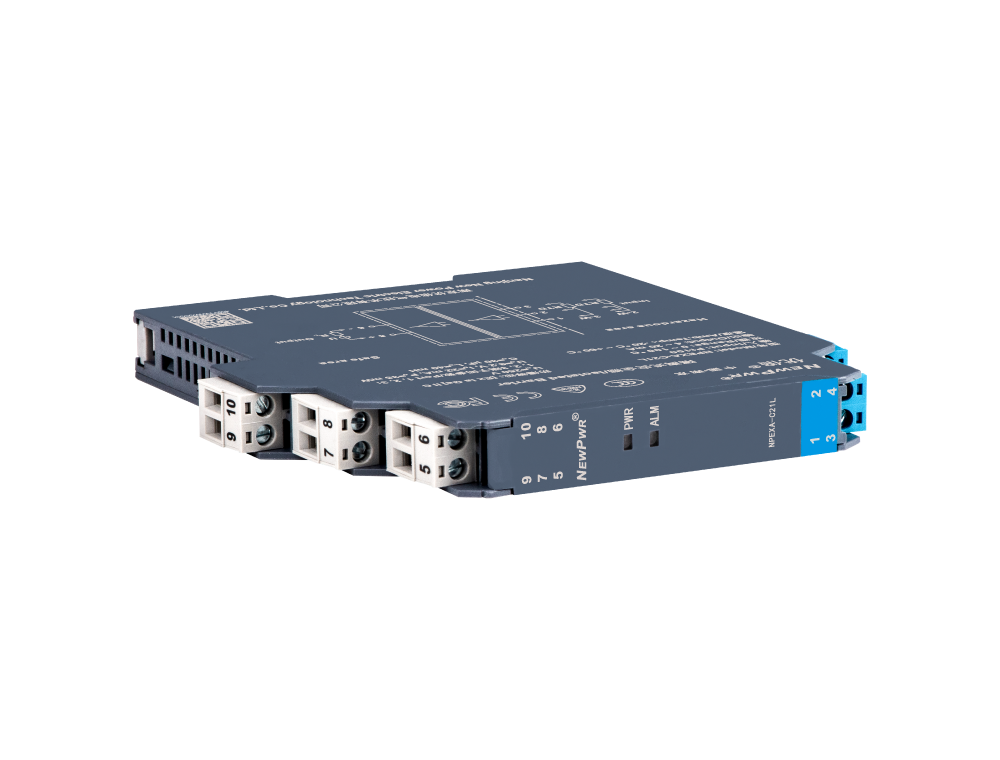

NPEXA-C21L

热电阻输入安全栅，将危险区的热电阻信号，经隔离转换为4~20mA信号输出到安全区。该产品无需独立供电，输入、输出之距离离，拥有在线故障自诊断职能，能够通过PC端或手持编程器对电阻类型、温怀抱程等进行组态设置。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

分享
NPEXA-C21L

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 12 ~ 30 V DC 回路供电
输入
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ＜ [(U-12)/0.02] Ω； ；；U为回路供电电压
根基参数
响应功夫 ≤ 500 ms
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区； ；；?A、?B、?C、ⅢC； ；；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下，无论输入信号出现何种故障状态，在满量程领域内输出均追随输入信号变动 (断线之外，断线输出3.5 mA)，但最大不超出22 mA，最小不低于3.5 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 6.2 V (1、2、3端子间)
Io 22 mA (1、2、3端子间)
Po 35 mW (1、2、3端子间)
Co (?C) 30 μF (1、2、3端子间)
Lo (?C) 40 mH (1、2、3端子间)
