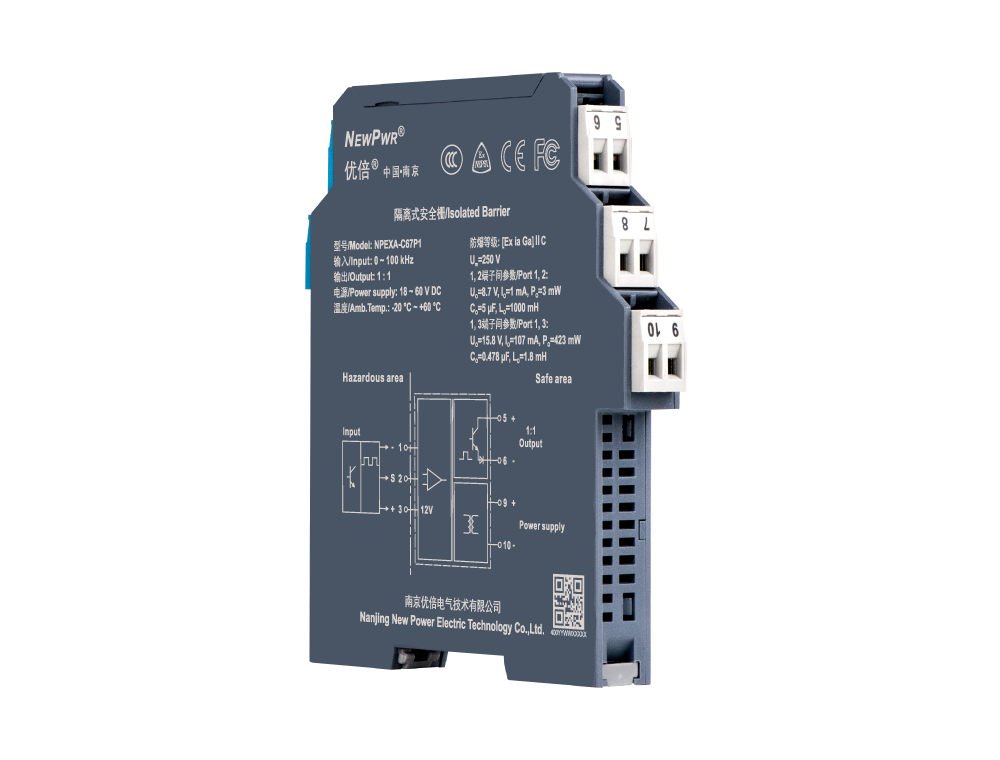

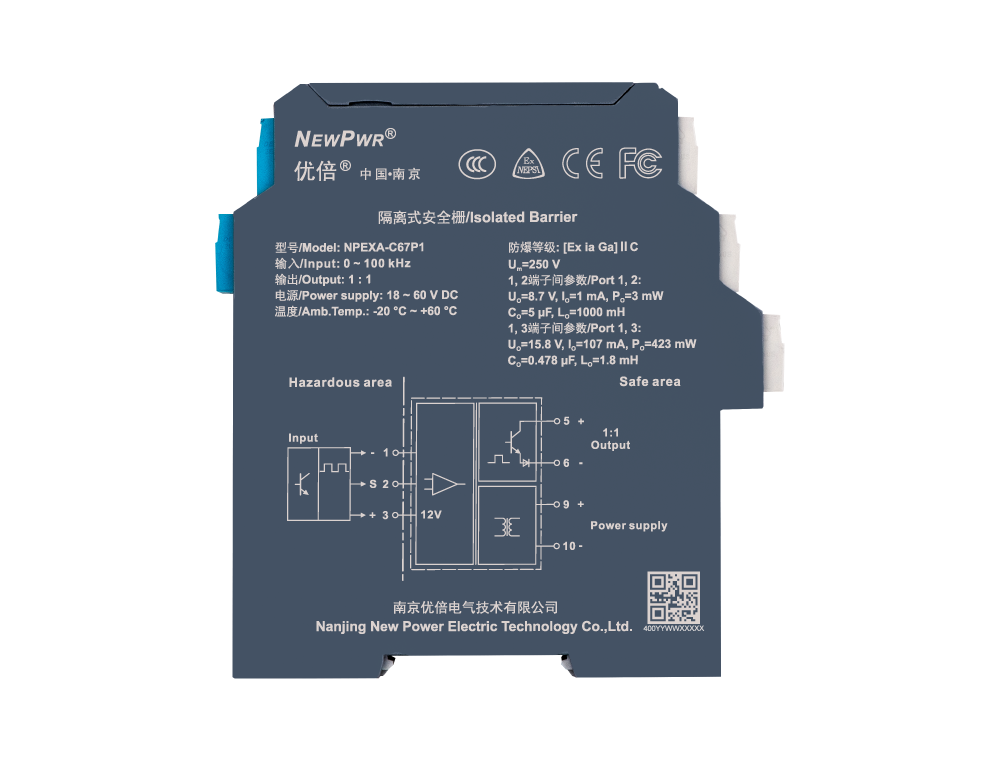

NPEXA-C67P1

频率量输入安全栅，将危险区的频率脉冲信号，经隔离转换为1：1频率信号（默认逻辑电平输出，集电极输出和发射极输出可。┦涑龅桨踩。该产品必要独立供电，输入、、、输出和电源三端隔离。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

配电

分享
NPEXA-C67P1

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：0 ~ 2 V，高电平：4 ~ 30 V（接受客户定制）
配电电压 12 V DC，20 mA时输出电压≥ 9 V
输出
输出信号 集电极输出高电平：VCC（≤ 30 V），低电平：≤ 2 V，驱动电流：≤ 10 mA；；发射极输出高电平：VCC - 2 V，低电平：≤ 0.5 V，驱动电流：≤ 10 mA；；逻辑电平输出（默认）高电平：9 V ≤ VH ≤ 12 V，低电平：VL ≤ 2 V，负载电阻：≥ 1 kΩ
根基参数
工作功耗 0.9 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、、、1区、、、2区；；ⅡA、、、ⅡB、、、ⅡC；；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 8.7 V (1、、、2端子间)；；15.8 V (1、、、3端子间)
Io 1 mA (1、、、2端子间)；；107 mA (1、、、3端子间)
Po 3 mW (1、、、2端子间)；；423 mW (1、、、3端子间)
Co 5 μF (1、、、2端子间)；；0.478 μF (1、、、3端子间)
Lo 1000 mH (1、、、2端子间)；；1.8 mH (1、、、3端子间)
3118云顶集团(中国区)官方网站
NPPB-DIN 总线供电导轨
切合EN 60715，2根导电轨道插入35mm的DIN导轨中；；为所有装置在供电导轨上的C/K系列仪表提供直流供电；；尺度长度0.3m，0.35m，0.4m，0.7m；；削减布线和守护
3118云顶集团(中国区)官方网站
NPPB-BS210 I/O端子基座
衔接导轨BUS基座，外部供电通过基座的接线端子引入。若是选择了冗余电源？，此端子可不用选择。
3118云顶集团(中国区)官方网站
NPPB-BSC028 防尘盖
；；ね饴兜淖芟，凭据必要能够拆分组合。
3118云顶集团(中国区)官方网站
NPPB-SS5 限位器
用于地位固定，标配2个一组
3118云顶集团(中国区)官方网站
NPPB-TS35B 固定片
材质：金属铁，用于导轨承重加固，标配2片。
3118云顶集团(中国区)官方网站
NPEXA-C11

一入一出

热电偶输入安全栅
