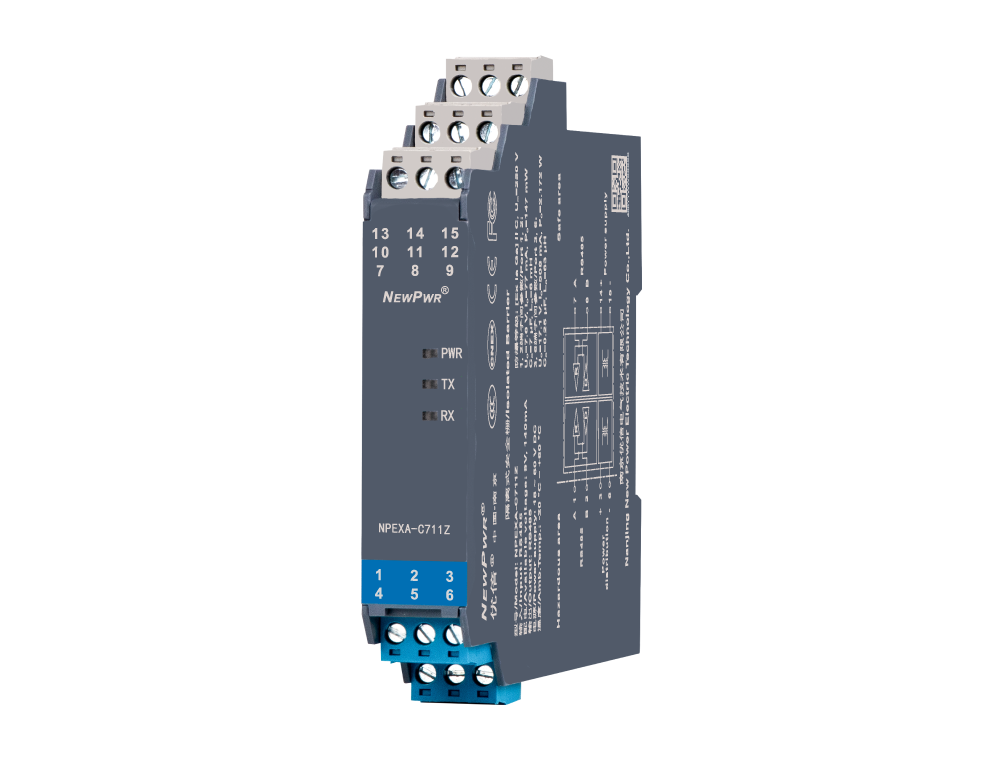

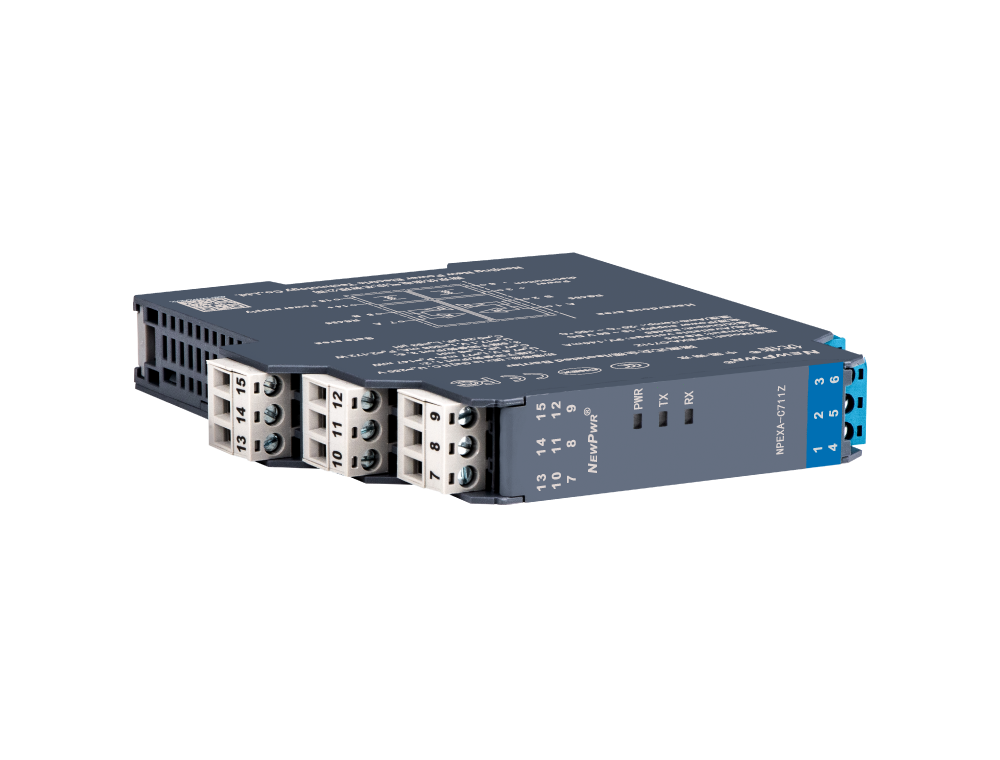

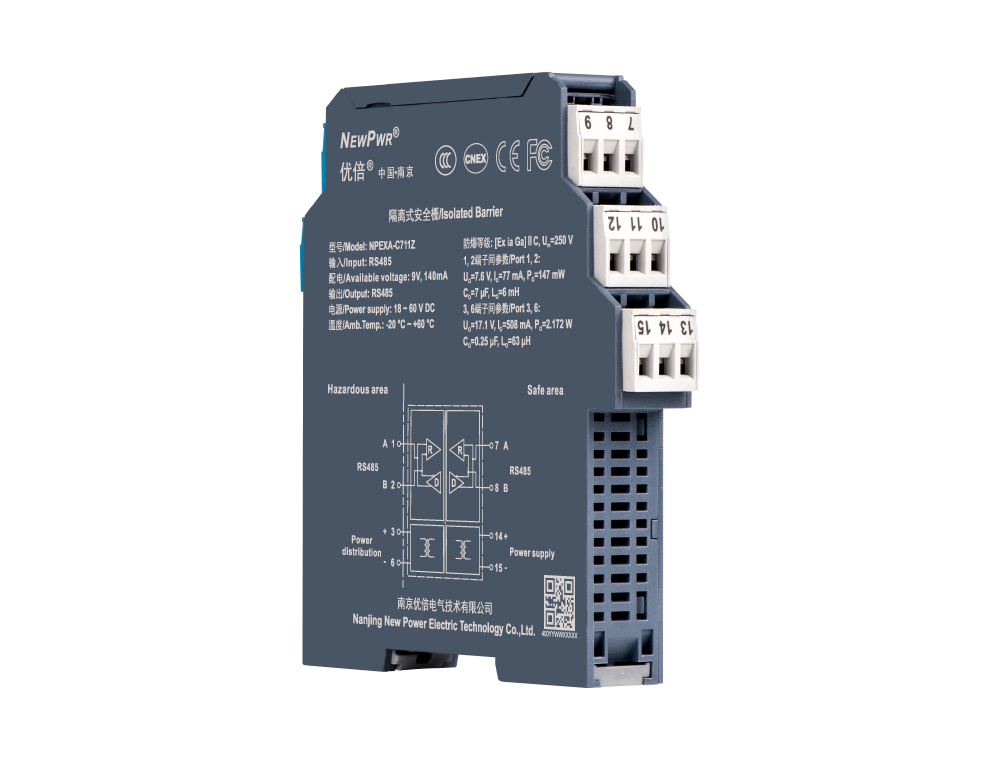

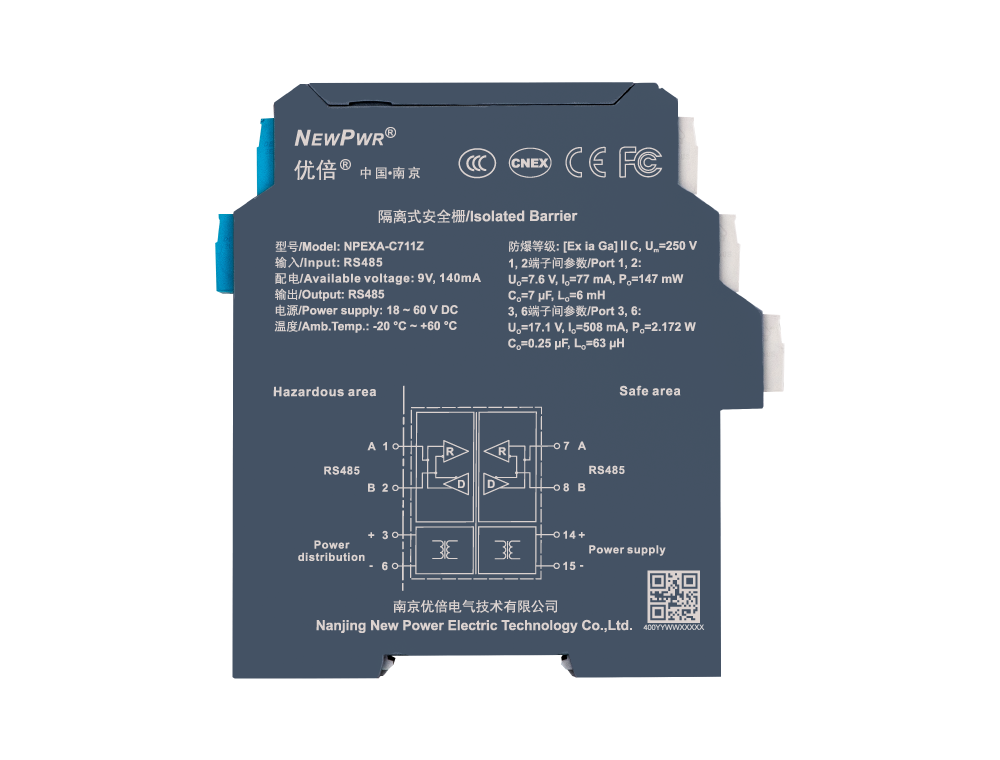

NPEXA-C711Z

数字通讯输入安全栅，，，将危险区的RS485数字信号，，，经隔离输出到安全区进行双向通讯，，，同时向危险区的现场仪表提隔离本安型电源。。。该产品必要独立供电，，，输入、、、输出和电源三端隔离。。。
3118云顶集团(中国区)官方网站

输入

输出

通道

供电

配电

分享
NPEXA-C711Z

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS485
配电电压 9 V DC，，，140 mA
输出
输出信号 RS485
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输延长 ≤ 5 μs
传输速度 ≤ 56 kbps
根基参数
工作功耗 ≤ 4.5 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)； ；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，，，可衔接0区、、、1区、、、2区； ；；ⅡA、、、ⅡB、、、ⅡC、、、ⅢC； ；；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga] ⅡC、、、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 7.6 V (1、、、2端子间)； ；；17.1 V (3、、、6端子间)
Io 77 mA (1、、、2端子间)； ；；463 mA (3、、、6端子间)
Po 147 mW (1、、、2端子间)； ；；1980 mW (3、、、6端子间)
Co 7 μF (1、、、2端子间)； ；；0.25 μF (3、、、6端子间)
Lo 6 mH (1、、、2端子间)； ；；0.063 mH (3、、、6端子间)
