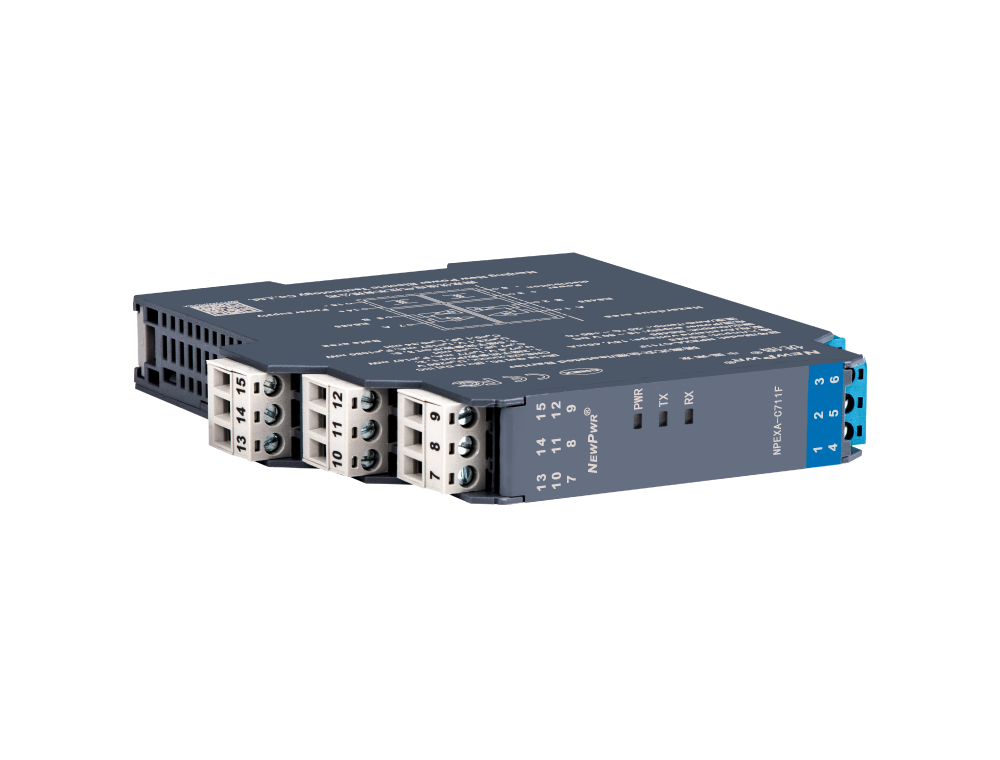

NPEXA-C711F

数字通讯输入安全栅，将危险区的RS485数字信号，经隔离输出到安全区进行双向通讯，同时向危险区的现场仪表提隔离本安型电源。该产品必要独立供电，输入、输出和电源三端隔离。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出

通道

供电

配电

分享

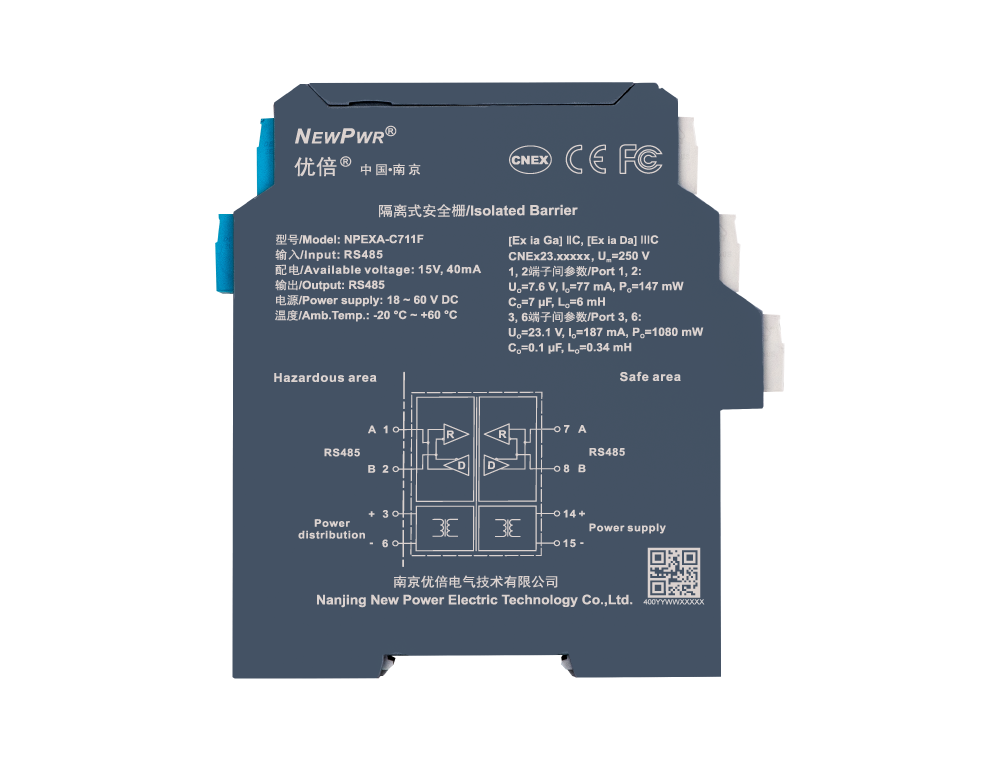

NPEXA-C711F

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS485
配电电压 15V DC±10%，40mA
输出
输出信号 RS485
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输延长 ≤ 5 μs
传输速度 ≤ 56 kbps
根基参数
旋码设置 无
工作功耗 ≤ 2 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；；ⅡA、ⅡB、ⅡC、ⅢC；；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 7.6 V (1、2端子间)；；23.1 V (3、6端子间)
Io 77 mA (1、2端子间)；；187 mA (3、6端子间)
Po 147 mW (1、2端子间)；；1080 mW (3、6端子间)
Co 7 μF (1、2端子间)；；0.1 μF (3、6端子间)
Lo 6 mH (1、2端子间)；；0.34 mH (3、6端子间)
