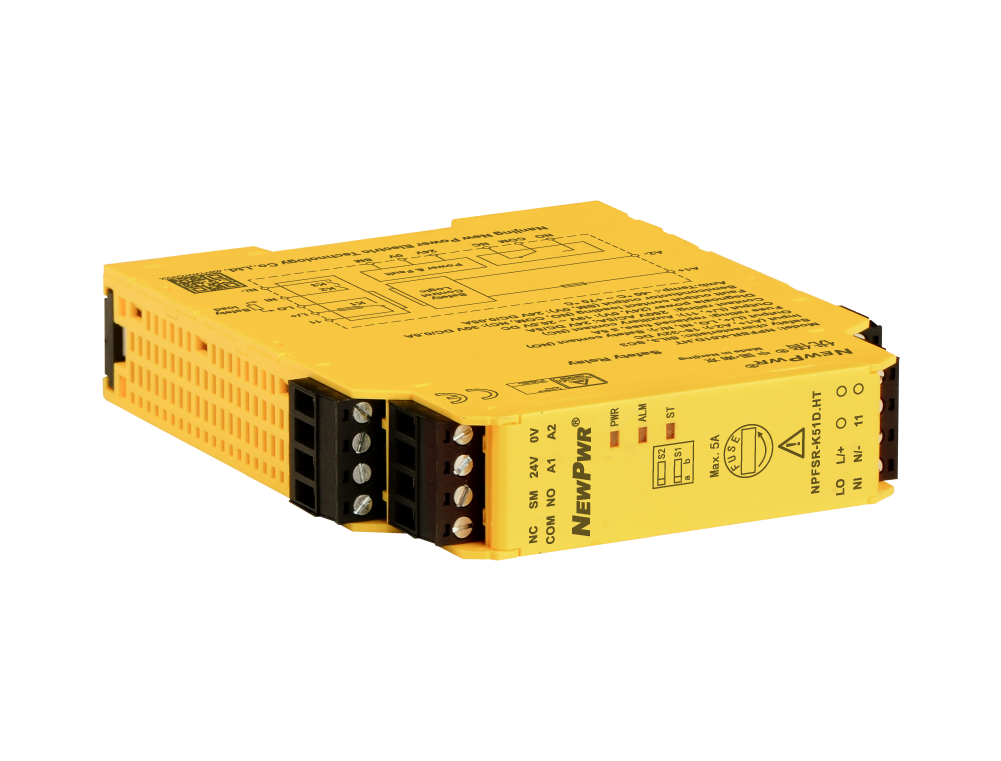

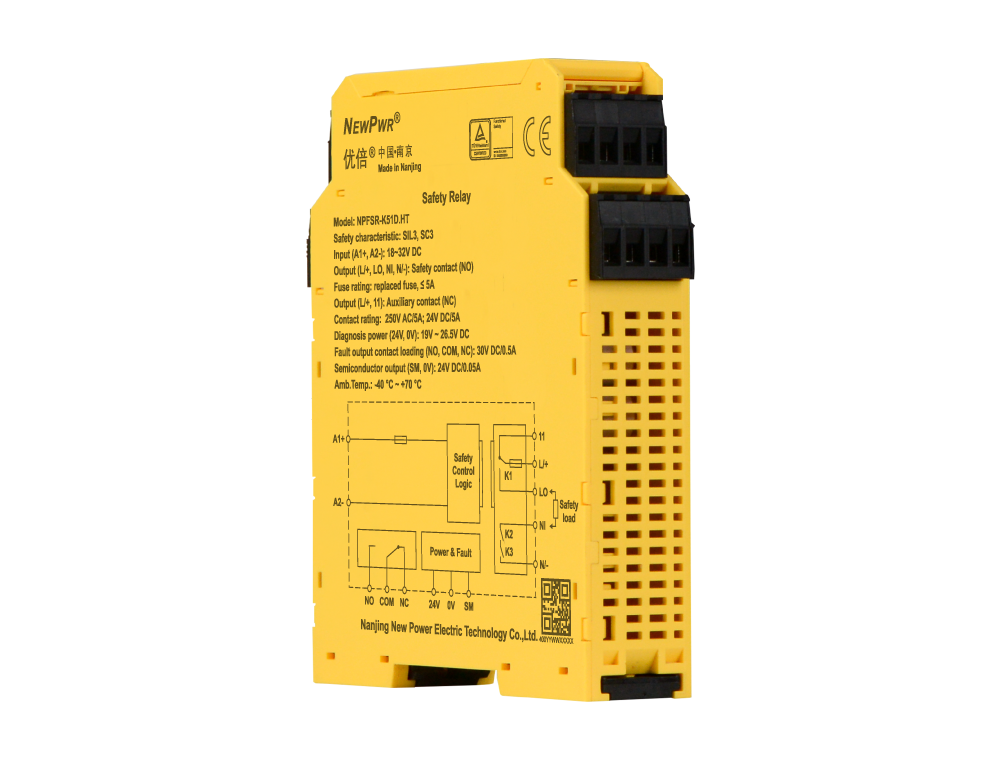

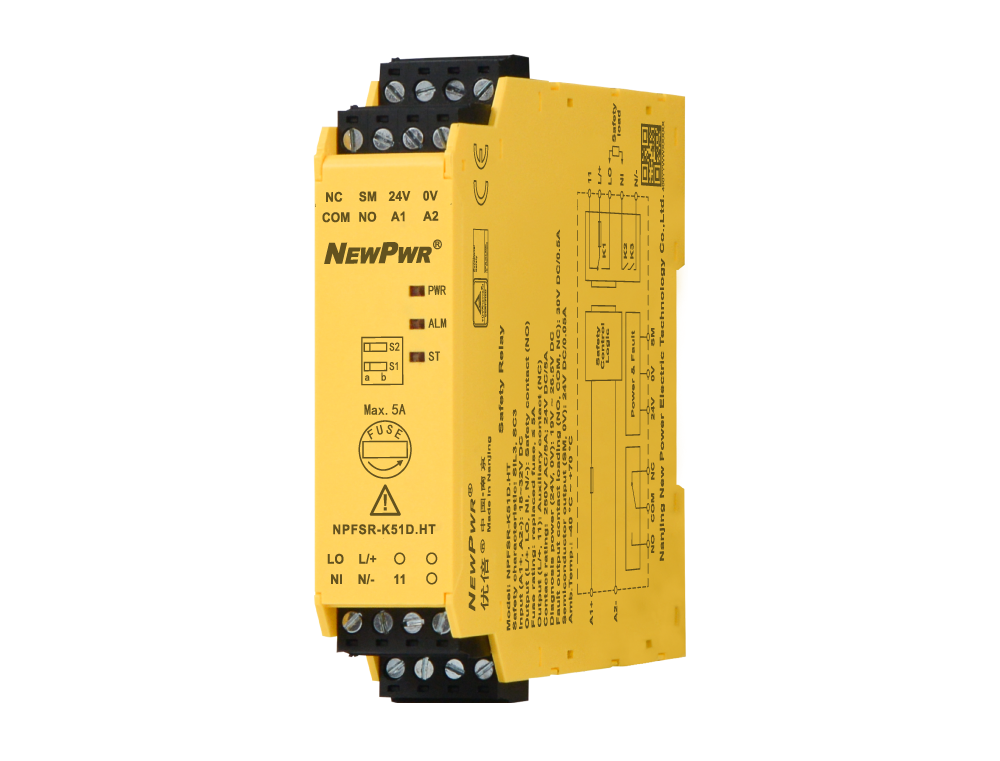

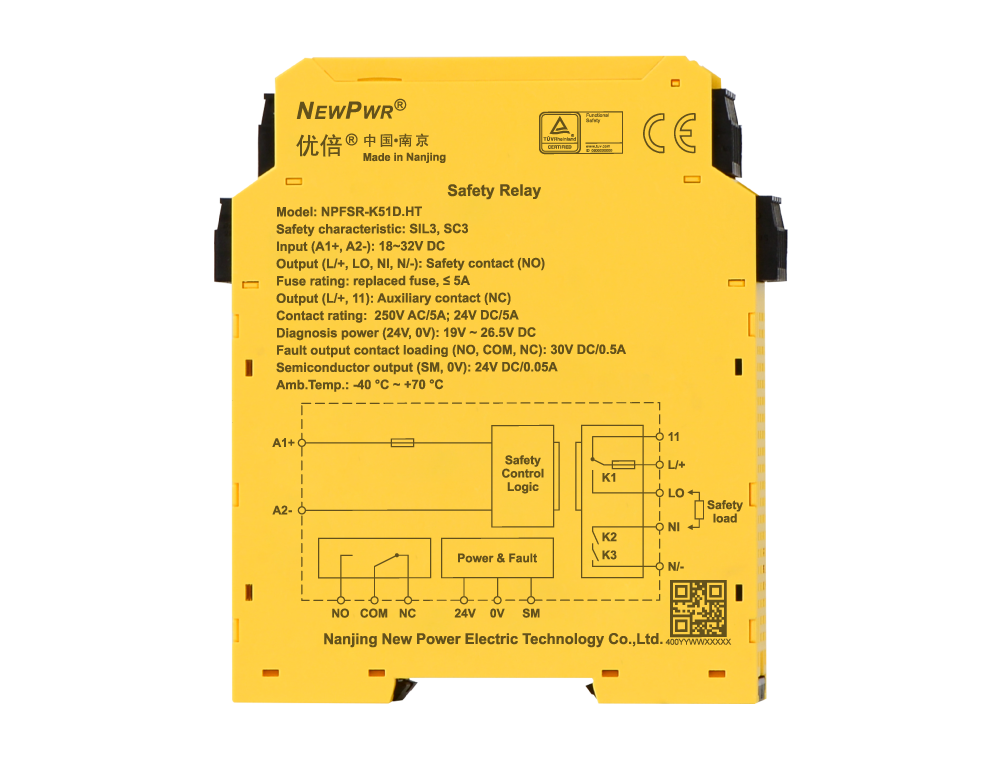

NPFSR-K51D.HT

NPFSR-K51D.HT 为一路？？涑霭踩痰缙，，，接管DO 信号，，，实现靠得住的隔离节制，，，现场侧最高支持250V AC 负载电路？？捎糜谇泻螴EC 61508 尺度的SIL3、SC3 的安全有关利用，，，常用于SIS 中的ESD 利用。重要特点：：：支持系统回路检测职能；线路故障透传；支持Proof Test职能；利用Fail-safe技术；输出继电器三重冗余；触点熔丝珍视；输出为失电安全型。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入设备

输出触点数量

供电

复位方式

分享
NPFSR-K51D.HT

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 18~ 32V DC(典型值24V)
输入
输入电流 ≤ 40mA/24V DC
测试脉冲宽度 ≤ 4ms (测试脉冲周期：：：≥ 100 ms )
导线电阻 ≤ 15Ω
输入设备 安全开关、DO信号
输出
触点数量 1NO
触点资料 AgSnO2+Au plating
触点容量 5A/250V AC, 5A/24V DC
保险丝容量 可代替，，，最大电流5A
线路故障检测 短路 (负载，，，继电器失电)：：：≤ 29Ω；开路 (负载，，，继电器失电)：：：≥ 48kΩ；欠压：：：≤ 35V AC，，，≤ 5V DC；欠流 (继电器得电)：：：≤ 10mA AC/DC；过流 (继电器得电)：：：> 5A AC/DC
故障输出 晶体管输出：：：0.05A/24V DC；继电器输出：：：0.5A/30V DC阻性负载；响应功夫：：：≤ 2s。（注：：：故障时，，，继电器失电，，，晶体管导通）
根基参数
吸应功夫 ≤ 300ms
开释功夫 ≤ 100ms
开关频率 ≤ 0.5Hz
整机功耗 ≤ 1.1W/24V DC/通道
EMC个性
电磁兼容 切合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1
额定绝缘电压 250V AC
额定冲击耐受电压 6000V(1.2/50us)
绝缘强度 3000V AC, 1 min
电气间隙和爬电距离 切合IEC 60664-1
工作环境
振动 切合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm
过压等级 III
传染等级 2
防护等级 IP20
工作温度 -40°C ~ +70°C
贮存温度 -40°C ~ +80°C
机械个性
衔接方式 螺钉衔接
规格尺寸 宽23 mm×高100 mm×深115mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
检验测试距离 20年，，，切合IEC 61508
均匀诊断覆盖率 60%，，，切合IEC 61508
安全齐全性等级 SIL3，，，切合IEC 61508
硬件故障裕度 0，，，切合IEC 61508
安全失效分数 ≥ 90%，，，切合IEC 61508
要求时危险失效概率 1.45×10-4/PTI=20年，，，切合IEC 61508
