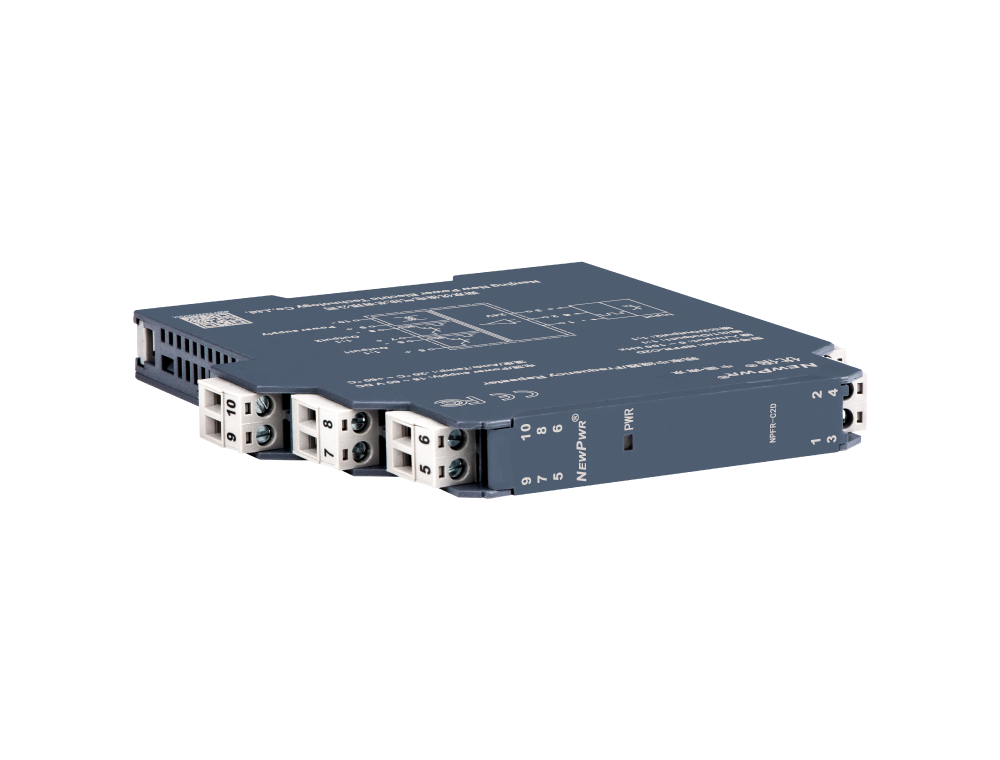

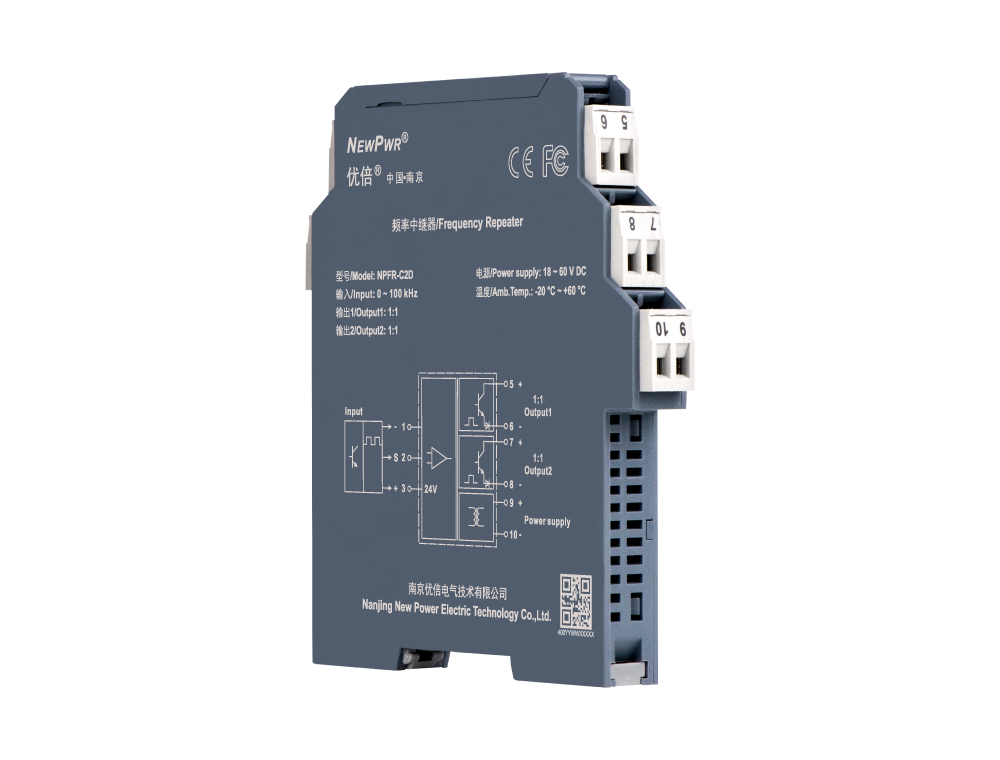

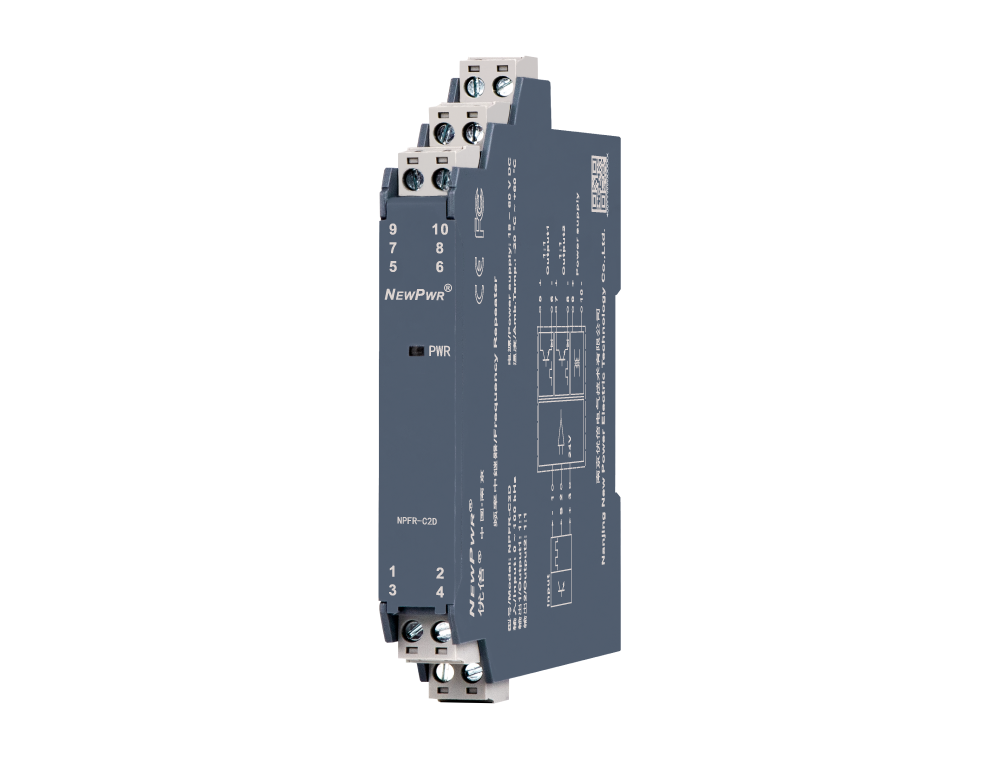

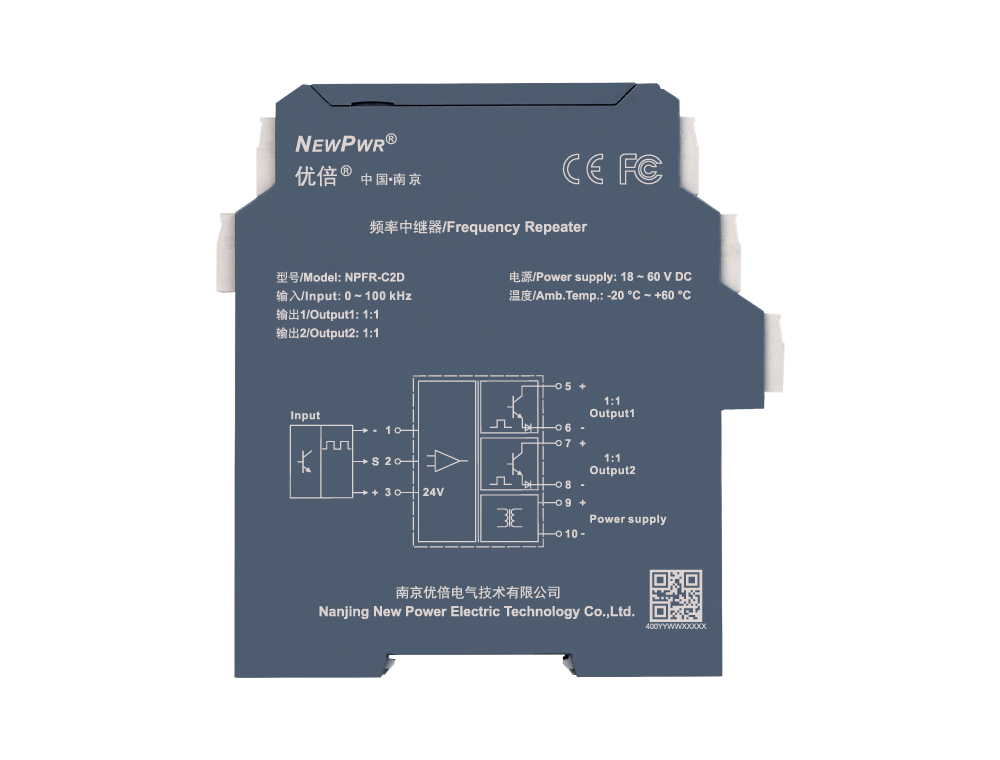

NPFR-C2D

频率中继器， ，输入频率脉冲信号， ，经隔离转换为1：：1频率信号（默认逻辑电平输出， ，集电极输出和发射极输出可选）输出。该产品必要独立供电， ，输入、输出和电源三端隔离。

输入

输出（具体型号见型谱）

通道

供电

配电

分享
NPFR-C2D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：：0 ~ 2 V， ，高电平：：4 ~ 30 V（接受客户定制）
配电电压 24 V DC， ，20 mA时输出电压≥ 22 V (默认) ；12 V DC， ，20 mA时输出电压≥ 11 V
输出
输出信号 集电极输出高电平：：VCC（≤ 30 V）， ，低电平：：≤ 2 V， ，驱动电流：：≤ 10 mA；发射极输出高电平：：VCC - 2 V， ，低电平：：≤ 0.5 V， ，驱动电流：：≤ 10 mA；逻辑电平输出（默认）高电平：：18 V ≤ VH ≤ 24 V， ，低电平：：VL ≤ 2 V， ，负载电阻：：≥ 2 kΩ
根基参数
工作功耗 1.8 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
