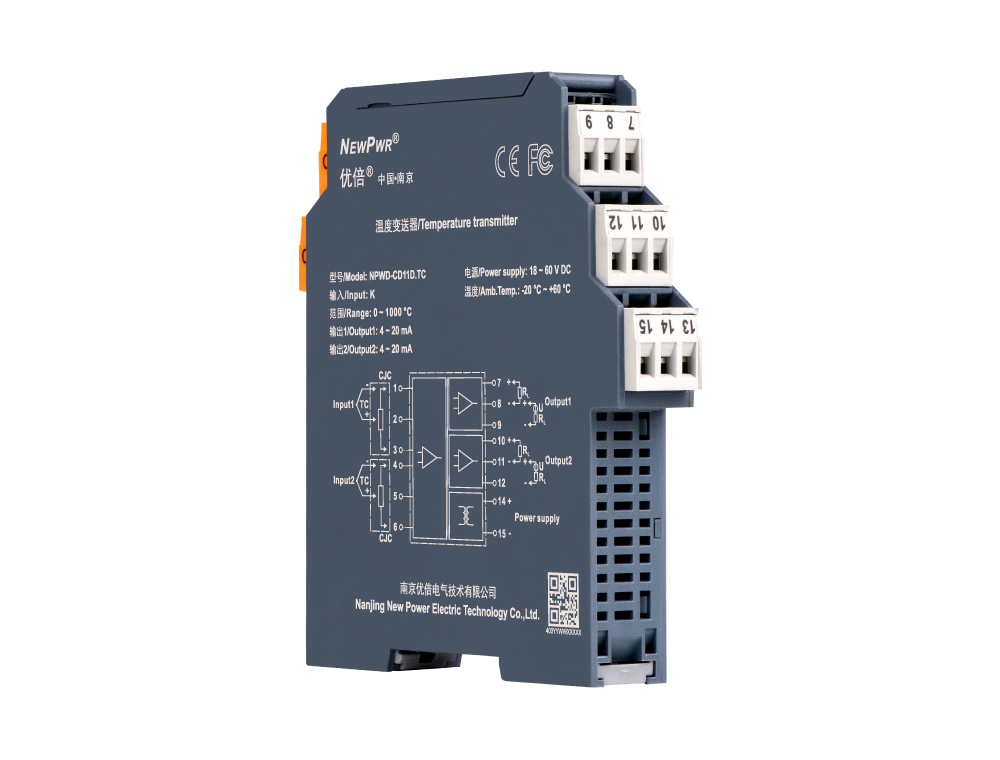

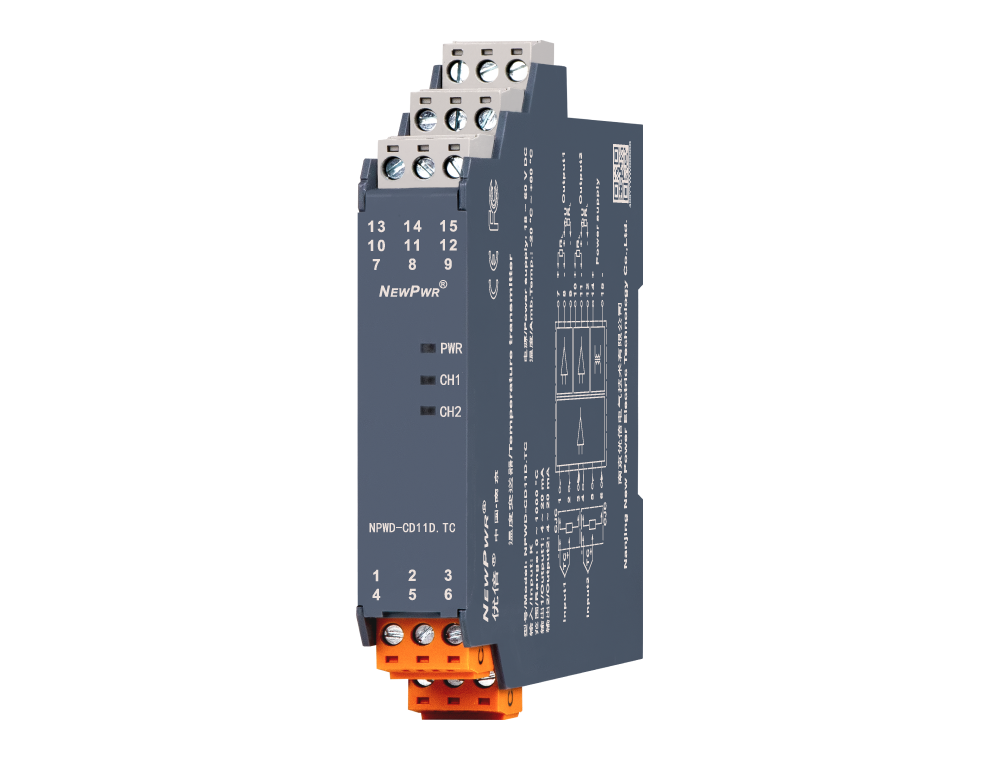

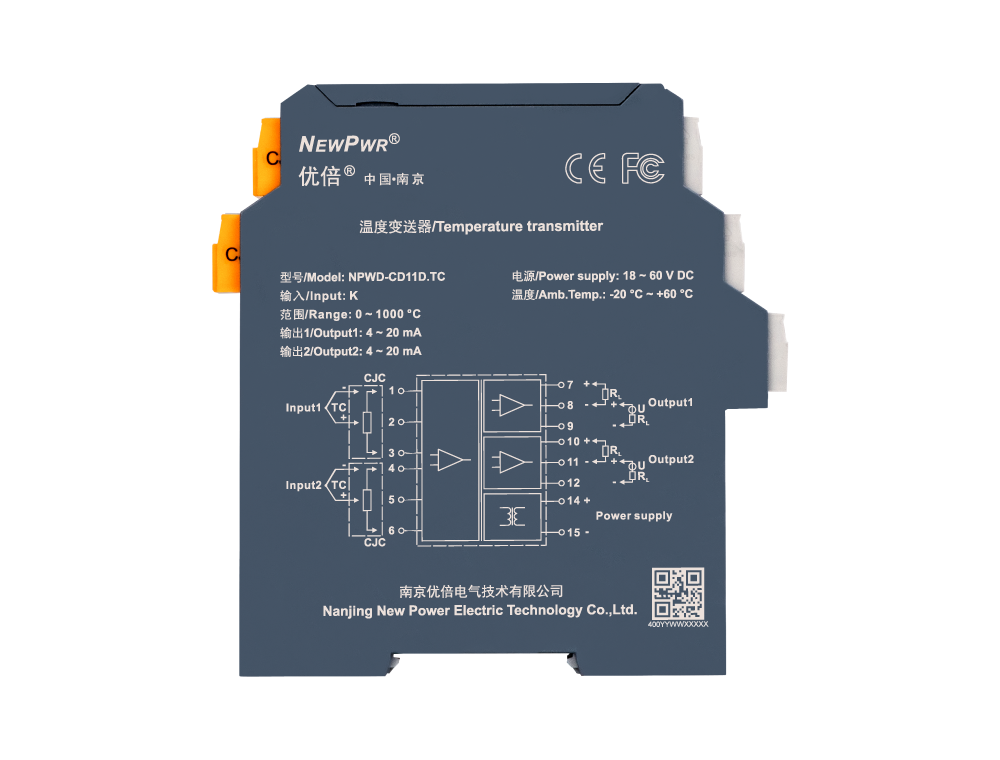

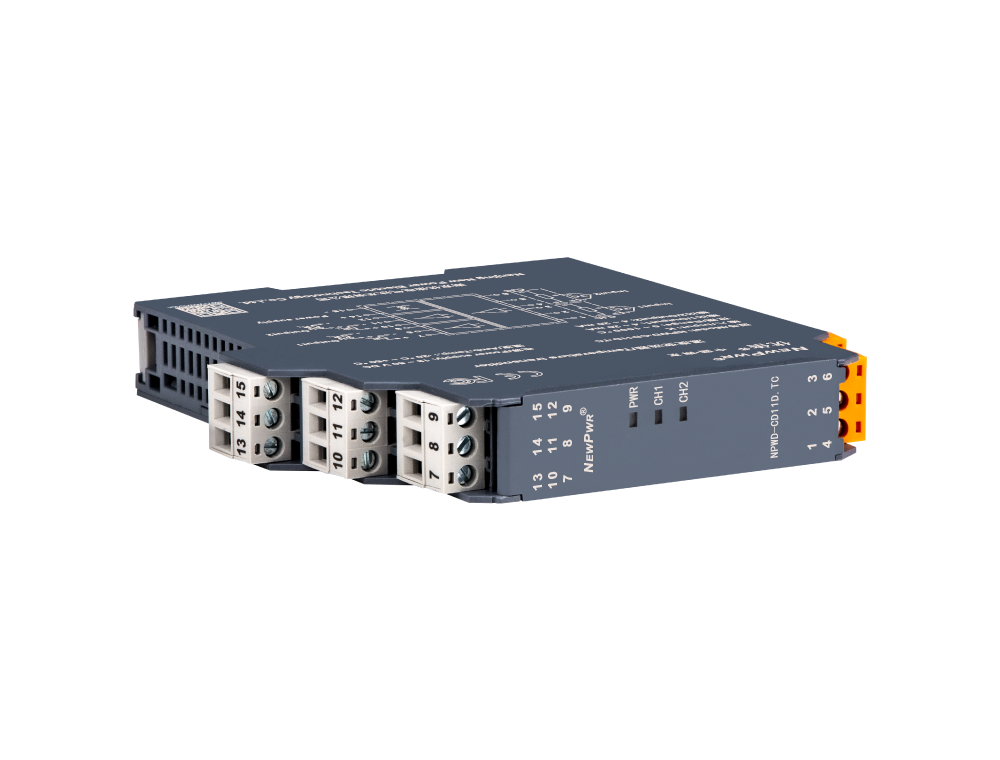

NPWD-CD11D.TC

温度变送器，，输入热电偶信号，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，具体型号见型谱)，，外置冷端赔偿端子。该产品必要独立供电，，输入、、、输出和电源三端隔离，，拥有在线故障自诊断职能，，能够通过PC端或手持式编程器对热电偶类型、、、温怀抱程等进行组态设置。

输出（具体型号见型谱）

通道

供电

HART

SIL

液晶显示

防爆

分享
NPWD-CD11D.TC

【主题技术】


【装置与拆卸】






装置                                                                      拆卸






【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 热电偶
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，，±0.3 ℃ ≥300 ℃，，±0.1 %F.S.
E -120 ℃ ~ +1000 ℃ ＜300 ℃，，±0.3 ℃ ≥300 ℃，，±0.1 %F.S.
J -140 ℃ ~ +1200 ℃ ＜300 ℃，，±0.3 ℃ ≥300 ℃，，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，，±0.3 ℃ ≥300 ℃，，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，，±0.3 ℃ ≥300 ℃，，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，，±0.5 ℃ ≥500 ℃，，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，，±0.5 ℃ ≥500 ℃，，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，，±0.5 ℃ ≥500 ℃，，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，，±0.5 ℃ ≥500 ℃，，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，，±0.5 ℃ ≥500 ℃，，±0.1 %F.S.
L -100 ℃ ~ +800 ℃ ＜300 ℃，，±0.3 ℃ ≥300 ℃，，±0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
赔偿精度 1 ℃ (赔偿领域：：：-20 ℃ ~ +60 ℃)
响应功夫 ≤ 500ms
工作功耗 1.2 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 默认追随模式，，能够配置为4mA~20mA NE43模式或固定输出模式。
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
